트립렉스 F 500 진흙 펌프 API-7K
F 500 다중 라인러 크기와 함께 진흙 펌프 깊은 굴착 응용 프로그램에서 순환 요구 사항을 처리하기 위해 압력과 부피를 허용합니다.
F 500 진흙 펌프 성능 매개 변수
| RS-F500 (영국 시스템) 델 펌프 이동 및 압력의 관계 다이어그램 | |||||||||||
| 실린더 자켓의 지름 | 안쪽 | 6 3/4 | 6 1/2 | 6 | 5 1/2 | 5 | 4 1/2 | 4 | |||
| 출력 압력 | MPa | 9.2 | 10 | 11.7 | 13.9 | 16.8 | 20.8 | 26.3 | |||
| PSI | 1315 | 1430 | 1670 | 1985 | 2400 | 2970 | 3760 | ||||
| 뇌졸중의 빈도 | 입력 전력 | 배수량 L/s ((리터/초) | |||||||||
| 스트로크/분 | kW | 마력 | |||||||||
| 165 | 368 | 500 | 36.2 | 33.6 | 28.6 | 24 | 19.9 | 16.1 | 12.7 | ||
| 150 | 334.5 | 455 | 32.9 | 30.55 | 26 | 21.8 | 18.1 | 14.64 | 11.55 | ||
| 140 | 312.2 | 424 | 30.72 | 28.51 | 24.27 | 20.36 | 16.88 | 13.66 | 10.78 | ||
| 130 | 289.9 | 394 | 28.52 | 26.47 | 22.53 | 18.91 | 15.68 | 12.68 | 10.01 | ||
| 120 | 267.6 | 364 | 26.33 | 24.44 | 20.8 | 17.45 | 14.47 | 11.71 | 9.24 | ||
| 110 | 245.3 | 333 | 24.1 | 22.4 | 19.07 | 16 | 13.27 | 10.73 | 8.46 | ||
| 1 | 2.23 | 3.03 | 0.219 | 0.204 | 0.173 | 0.145 | 0.121 | 0.098 | 0.077 | ||
| 기계 효율 η=90%, 블록 계수 α=100%, 부피 효율=100% | |||||||||||
기술 사양
| 매개 변수 | 델 펌프 모델 |
| RS-F500 | |
| 등급 입력 전력 | 368kw (500HP) |
| 스로우의 명칭 빈도 | 165stoke/min ((165SPM) |
| 스톡 | 190.5mm ((7 1/2 ′′) |
| 기어 비율 | 4.286:1 |
| 최대 작동 압력 | 34.5Mpa ((5000psi) |
| 케이지 | API #5 |
| 실린더 라이너의 최대 지름 | 6 3/4′′ |
| 실린더 라인어의 최대 펌프 압력 | 9.2MPa |
| 흡수 파이프 | 203.2mm ((8??) |
| 출구 파이프 | 4 ′′ 플랜지 ((5000psi) |
| 피니온 샤프트 지름 | 139.7mm ((5 1/2 ′′) |
| 열쇠 | 31.75x31.75mm (1 1/4x1 1/4) ′′ |
| 외부 차원 (주 기계) | 3639X2369X2315 |
| 무게 (주 기계) | 9543kg |

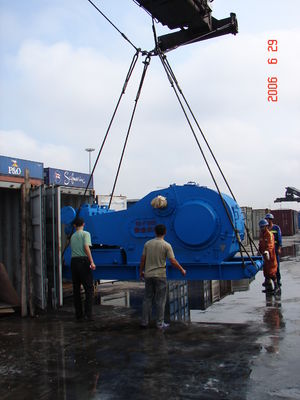

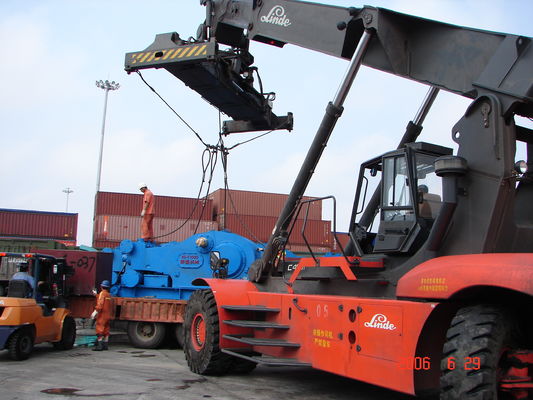

F 500 진흙 펌프 도면:
