제품 상세 정보:
|
| 이름: | F1600HL 머드 드릴링 펌프 | 정격 인가전력 :: | 1193 kW (1600 HP) |
|---|---|---|---|
| 매분당 스트로크수: | 120 SPM | 행정 길이 :: | 12 인치 |
| 기어 비율 :: | 4.206:1 | 맥스. 라이너 사이즈: | 7 1/4" |
| 맥스. 동작 압력: | 7500 psi | 흡수 도입구 플랜지: | 12 " 플랜지 |
| 강조하다: | 감탕뽐프를 꿰뚫는 1600 HP,1600 HP 장비 감탕뽐프,F1600HL 장비 감탕뽐프 |
||

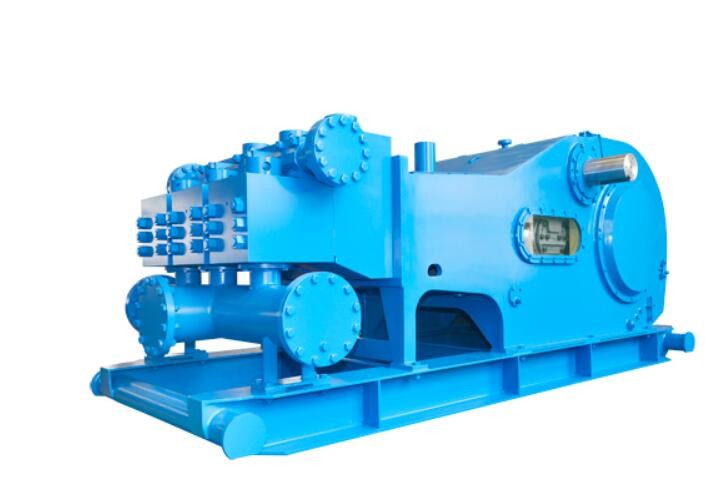

감탕뽐프 고압 7500 Psi를 꿰뚫는 F1600HL 1600 HP
전통적 F1600 펌프 파워 단부 구조를 기반으로 하는 F1600HL 머드 드릴링 펌프 고압이 F1600 머드 드릴링 펌프 수력 끝을 업그레이드했고 L-형 액체 실린더를 사용했습니다. 최대 작업압력은 51.7MPa (7500 psi)에 도달할 수 있습니다.
감탕뽐프를 꿰뚫는 F1600HL 1600 HP의 매개 변수
| 라이너 사이즈 | 에 |
7 1/4
|
7 | 6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
5 | 4 1/2 |
| 방출 압력 | Mpa |
22.0
|
23.6
|
25.4
|
27.4
|
29.7
|
32.2
|
38.3
|
46.3
|
51.7
|
| psi |
3190
|
3422
|
3683
|
3973 |
4307 |
4669
|
5555
|
6715
|
7500
|
|
| 매분당 스트로크수 (SPM) |
힘 KW(HP) |
치환 L/s(GPM) | ||||||||
| 120 |
*1193
(1600)
|
48.71
(772.0)
|
45.41
(719.7)
|
41
(649.8)
|
39.15
(620.5)
|
36.20
(573.7)
|
33.36
(528.7)
|
28.03
(444.2)
|
23.17
(367.2)
|
18.77
(281.7)
|
| 110 |
1093
(1466)
|
44.65
(707.7)
|
41.63
(659.8)
|
38.07
(603.4)
|
35.89
(568.8)
|
33.18
(525.9)
|
30.58
(484.7)
|
25.69
(407.1)
|
21.24
(336.6)
|
17.20
(272.6)
|
| 100 |
994
(1333)
|
40.59
(643.3)
|
37.84
(599.7)
|
35.18
(557.6)
|
32.63
(517.1)
|
30.17
(478.2)
|
27.8
(440.6)
|
23.36
(370.2)
|
19.31
(306.0)
|
15.64
(248.1)
|
| 90 |
895
(1200)
|
36.53
(579.0)
|
34.06
(539.8)
|
31.67
(501.9)
|
29.36
(465.3)
|
27.15
(430.3)
|
25.02
(396.5)
|
21.02
(333.1)
|
13.38
(212.0)
|
14.08
(223.2)
|
| 50 |
497
(666)
|
20.29
(321.6)
|
18.92
(299.8)
|
17.59
(278.8)
|
16.31
(258.5)
|
15.08
(239.0)
|
13.9
(220.3)
|
11.68
(185.1)
|
9.65
(152.9)
|
7.82
(123.9)
|
| 1 |
9.94
(13.3)
|
0.406
(6.43)
|
0.3784
(6.00)
|
0.3518
(5.57)
|
0.3518
(5.57)
|
0.3263
(5.17)
|
0.278
(4.40)
|
0.2336
(3.70)
|
0.1931
(3.06)
|
0.1564
(2.48)
|
| --성능 데이터는 90% 기계 효율과 100% 용적 효율에 의해 계산됩니다. | ||||||||||
| --감탕뽐프가 끊임없이 운영할 때 레코마멘다토리 SPM과 입력 전원을 제공합니다. | ||||||||||
F1600HL 1600 HP가 감탕뽐프 상술을 꿰뚫습니다 :
정격 인가전력 : 1193 kW (1600 HP)
매분당 스트로크수 : 120 SPM
행정 길이 : 304.8 밀리미터 (12")Gear 비율 : 4.206:1
맥스. 동작 압력 : 52 MPa (7500 psi)
밸브로 조절되세요 : API#7
Max.Liner 사이즈 : 184 밀리미터 (7 1/4 ")
흡수 도입구 플랜지 : 304.8 밀리미터 (12 ") 플랜지
방전 배출구 플랜지 : 130.2 밀리미터 (5 1/8 ") 플랜지, 70 MPa (10000 psi)
전체적인 차원 (LxW×H) :4950×2414×1975 mm3(16.24×7.92×6.84 ft3)
대략 중량 : 25772 킬로그램 (56817 파운드)
