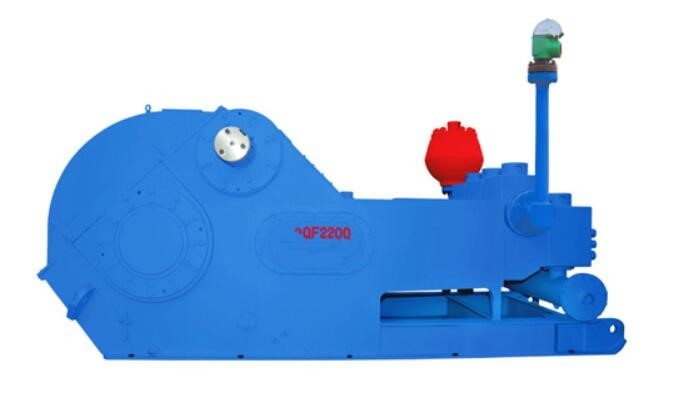

감탕뽐프를 유전에 뚫는 QF2200 3중 피스톤
3중 피스톤이 감탕뽐프 상술을 꿰뚫습니다 :
정격 인가전력 : 1641 kW (2200 HP) 매분당 스트로크수 : 110 SPM
행정 길이 : 330.2 밀리미터 (13")Gear 비율 : 3.969:1
맥스. 동작 압력 : 52 MPa (7500 psi) 밸브 : API#8
Max.Liner 사이즈 : 230 밀리미터 (9 1/20 ")
흡수 도입구 플랜지 : 254 밀리미터 (10 ") 플랜지
방전 배출구 플랜지 : 130.2 밀리미터 (5 1/8 ") 플랜지, 70 MPa (10000 psi) 전체적인 차원 (L×W×H) :5065×2667×2137 mm3(16.62×8.75×7.01 ft3)Approx 중량 : 28380 킬로그램 (62567 파운드)
감탕뽐프를 꿰뚫는 3중 피스톤의 매개 변수
| 라이너 사이즈 | 밀리미터 |
230
|
220
|
210
|
200
|
190
|
180
|
170
|
160
|
150
|
140
|
| 방출 압력 | Mpa |
19.5
|
21.7
|
23.5
|
25.8
|
28.7
|
31.9
|
35.8
|
40.4
|
46.0
|
51.7
|
| psi |
2823
|
3141
|
3402
|
3735
|
4155 |
4618 |
5183
|
5849
|
6660
|
7500
|
|
| 매분당 스트로크수 (SPM) |
힘 KW(HP) |
치환 L/s(GPM) | |||||||||
| 110 |
1640
(2200)
|
75.5
|
69
|
62.9
|
57.1
|
51.5
|
46.2
|
41.2
|
36.5
|
32.1
|
28
|
| 100 |
1490
(2000)
|
68.6
|
62.7
|
57.2
|
51.9
|
46.8
|
42.0
|
37.5
|
33.2
|
29.2
|
25.5
|
| 90 |
1342
(1800)
|
61.8
|
56.5
|
51.5
|
46.7
|
42.1
|
37.8
|
33.7
|
29.9
|
26.3
|
22.9
|
| 80 |
1192
(1600)
|
54.9
|
50.2
|
45.7
|
41.5
|
37.5
|
33.6
|
30.0
|
26.5
|
23.3
|
20.3
|
| 50 |
745.5
(1000)
|
34.3
|
31.4
|
28.6
|
25.9
|
23.4
|
21.0
|
18.7
|
16.6
|
14.6
|
12.7
|
| 1 |
14.9
(20)
|
0.68
|
0.63
|
0.57
|
0.52
|
0.47
|
0.42
|
0.37
|
0.33
|
0.29
|
0.25
|
| --성능 데이터는 90% 기계 효율과 100% 용적 효율에 의해 계산됩니다. | |||||||||||
| --감탕뽐프가 끊임없이 운영할 때 레코마멘다토리 SPM과 입력 전원을 제공합니다. | |||||||||||
세부 사항
감탕뽐프를 꿰뚫는 F2000 트리플렉스 피스톤은 좋은 기능적인 성능으로, 구조에서 굳고 소형이고 크기에서 작으며, 그것이 유전 높은 펌프 압과 큰 변위, 기타 등등과 같은 기술적 요구 사항을 꿰뚫는 것 적응할 수 있습니다.
Ｆ 일련 3중 피스톤 머드 드릴링 펌프는 효과적으로 감탕뽐프의 피딩하는 물위 성능을 향상시키는 그들의 장행정을 위한 더 낮은 행정율로 유지될 수 있고, 유압단의 서비스 수명을 연장합니다.

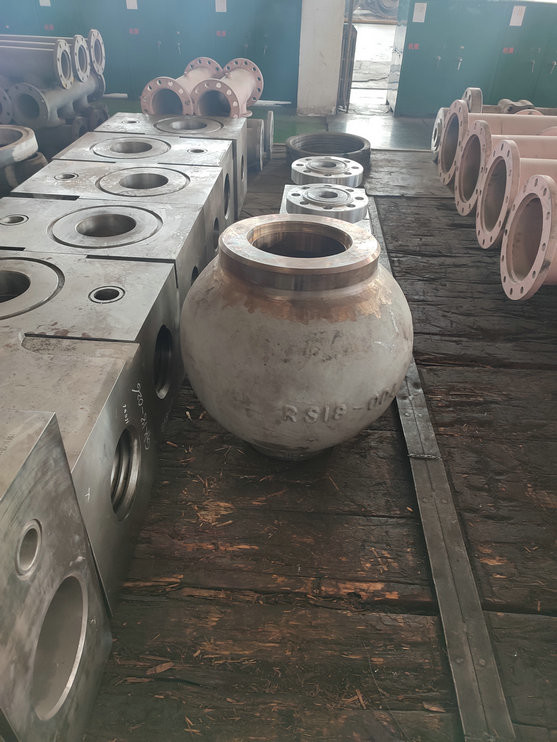

그것의 발전적인 구조와 신뢰할 수 있는 서비스로, 흡수 안정기는 최고 버퍼링 효과를 달성할 수 있습니다. Ｆ 시리즈 감탕뽐프의 전력 단부는 전력 단부의 서비스 수명을 증가시키기 위해 강제 윤활과 비산 윤활의 믿을 만한 조합을 채택합니다.
