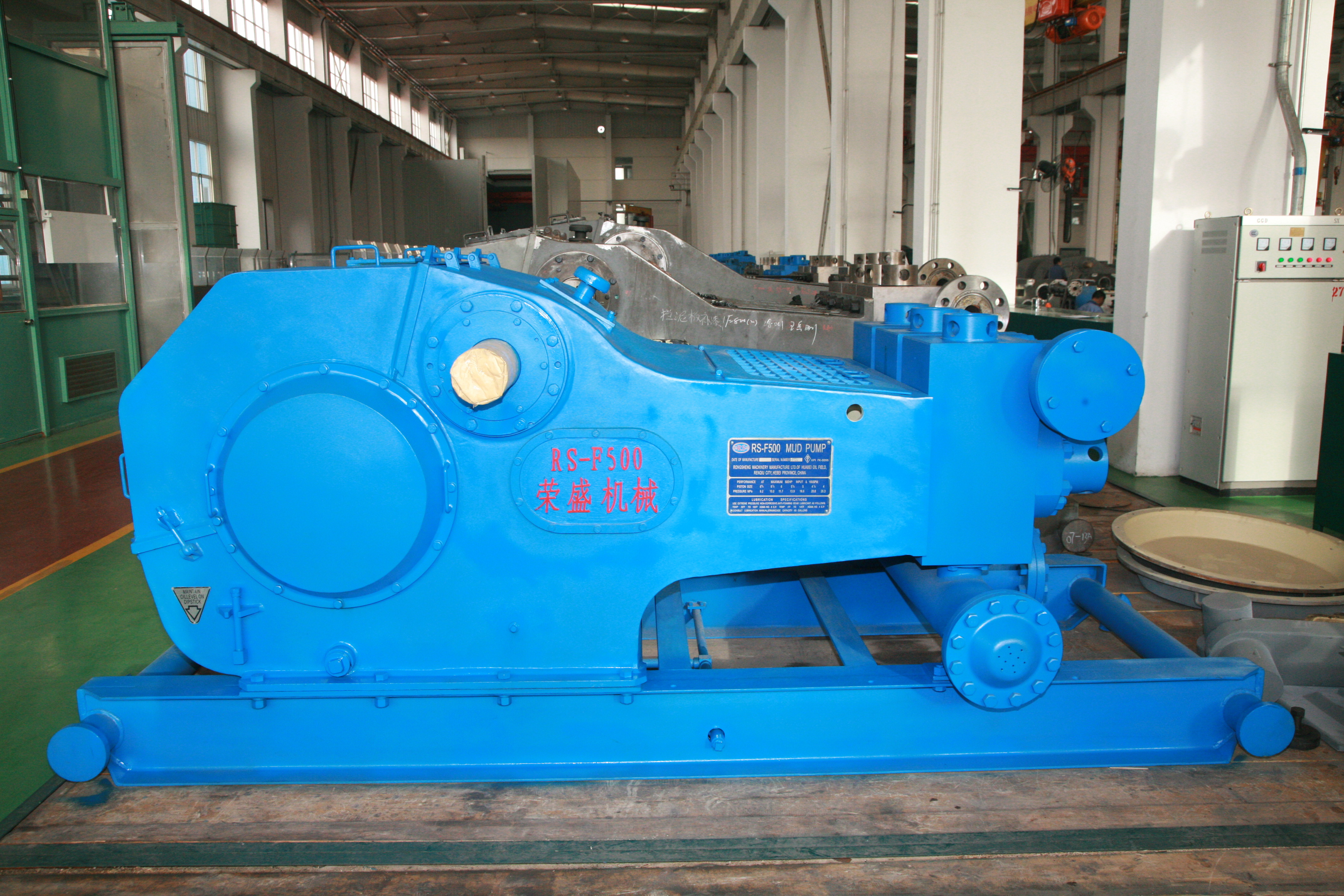

제품 상세 정보:
|
| 상술: | F500 | 정격 인가전력: | 368 kw (500HP) |
|---|---|---|---|
| 타격의 정격 주파수: | 165 stoke/min(165SPM) | 스토크: | 190.5 밀리미터 (7 1/2 ") |
| 기어의 비율: | 4.286:1 | 최대 작업압력: | 5000PSI |
| 실린더 라이너의 최대 지름: | 6 3/4" | 표준: | API 7K |
| 강조하다: | API 7K 드릴링 디젤 엔진 주도 펌프,머드 드릴링은 500 에이치피를 펌핑합니다,소형 머드 드릴링 펌프 |
||
성능 파라미터
| 딜 펌프 변위와 압력의 RS-F500 (영국 체제) 관계 다이어그램 | |||||||||||
| 실린더 재킷의 지름 | 에 | 6 3/4 | 6 1/2 | 6 | 5 1/2 | 5 | 4 1/2 | 4 | |||
| 출력 압력 | MPa | 9.2 | 10 | 11.7 | 13.9 | 16.8 | 20.8 | 26.3 | |||
| psi | 1315 | 1430 | 1670 | 1985 | 2400 | 2970 | 3760 | ||||
| 타격의 주파수 | 입력 전원 | 치환 L/s (리터 /second) | |||||||||
| 분 타격 / | kW | 마력 | |||||||||
| 165 | 368 | 500 | 36.2 | 33.6 | 28.6 | 24 | 19.9 | 16.1 | 12.7 | ||
| 150 | 334.5 | 455 | 32.9 | 30.55 | 26 | 21.8 | 18.1 | 14.64 | 11.55 | ||
| 140 | 312.2 | 424 | 30.72 | 28.51 | 24.27 | 20.36 | 16.88 | 13.66 | 10.78 | ||
| 130 | 289.9 | 394 | 28.52 | 26.47 | 22.53 | 18.91 | 15.68 | 12.68 | 10.01 | ||
| 120 | 267.6 | 364 | 26.33 | 24.44 | 20.8 | 17.45 | 14.47 | 11.71 | 9.24 | ||
| 110 | 245.3 | 333 | 24.1 | 22.4 | 19.07 | 16 | 13.27 | 10.73 | 8.46 | ||
| 1 | 2.23 | 3.03 | 0.219 | 0.204 | 0.173 | 0.145 | 0.121 | 0.098 | 0.077 | ||
| 지정된 기계 효율 η=90%, 블록 계수 α=100%, 용적 측정 efficiency= 100% | |||||||||||
기술 명세서
| 매개 변수 | 딜 펌프의 모델 |
| RS-F500 | |
| 정격 인가전력 | 368 kw (500HP) |
| 타격의 정격 주파수 | 165 stoke/min(165SPM) |
| 스토크 | 190.5 밀리미터 (7 1/2 ") |
| 기어의 비율 | 4.286:1 |
| 최대 작업압력 | 34.5Mpa(5000psi) |
| 새장 | API #5 |
| 실린더 라이너의 최대 지름 | 6 3/4″ |
| 실린더 라이너에서의 최대 펌핑 압 | 9.2MPa |
| 흡입관 | 203.2 mm(8") |
| 배수구 | 4 " 플랜지(5000psi) |
| 피니언축 지름 | 139.7 밀리미터 (5 1/2 ") |
| 키 | 31.75x31.75 밀리미터 (1 1/4x1 1/4) ″ |
| 외형 칫수 (메인 머신) | 3639X2369X2315 |
| 중량 (메인 머신) | 9543 킬로그램 |
