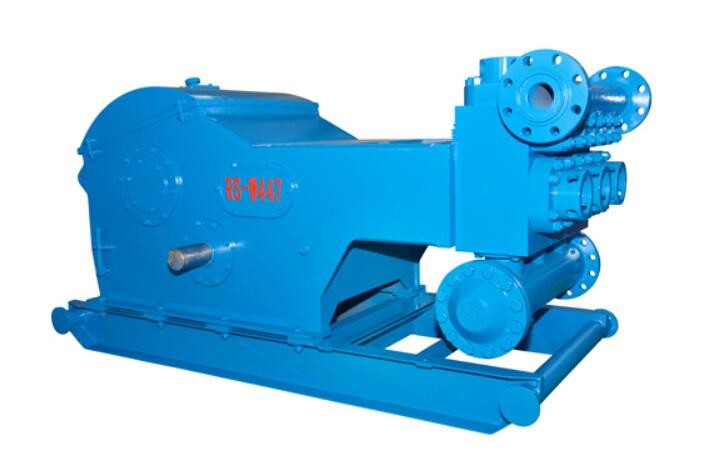

W-447 Oil Rig Mud Pump 대용량 변위 왕복
W-447 Oil Rig Mud Pump는 석탄, 지질 공학, 석유 시추 및 생산 산업을 위해 설계된 일종의 대용량 왕복동 펌프입니다.W-447 Oil Rig Mud Pump는 석탄 및 지질 측면의 진흙 작업과 유전 개량 및 얕은 우물 시추에 사용할 수 있습니다.이 기계는 구조가 작고 부피가 작으며 가볍습니다.
W-447 오일 조작 진흙 펌프 사양:
정격 입력 전력: 최대 373kW(500HP)
분당 스트로크: 240 SPM스트로크 길이: 180mm(7")
기어비4.578:1
최대작동 압력: 21MPa(3000psi)
밸브: API#6
피스톤 로드 엔드 : API#SA4
최대 라이너 크기: 165.1mm(6 1/2")
흡입구 플랜지: 203.2mm(8") 플랜지
배출구 플랜지: 52.4mm(2 1/16") 플랜지, 34.5MPa(5000psi)
피니언 샤프트 크기: 95.2mm(3.75")
전반적인 차원 (L×WxH):2550×1245×1305 mm3(8.37×4.08×4.28 ft3)
대략적인 무게: 4850kg(10692lb)
W-447 Oil Rig Mud Pump의 매개변수
| 라이너 크기 | ~에 | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 | 3 1/2 |
| 배출 압력 | MPa | 7.3 | 8.0 | 8.6 | 10.3 | 12.4 | 15.3 | 19.4 | 20.7 |
| psi | 1059 | 1160 | 1247년 | 1494년 | 1798년 | 2219 | 2813 | 3000 | |
| 분당 스트로크 SPM | 전력 kW(HP) | 변위 L/s(GPM) | |||||||
| 240 |
373 (500) |
45.7 (724.3) |
42.2 (668.9) |
38.9 (616.6) |
32.7 (518.3) |
27.0 (428.0) |
21.9 (347.1) |
17.3 (274.2) |
13.2 (209.2) |
| 220 |
342 (458) |
41.9 (664.1) |
38.7 (613.4) |
35.7 (565.8) |
30.0 (475.5) |
24.8 (393.1) |
20.1 (318.6) |
15.9 (252.0) |
12.1 (191.8) |
| 200 |
311 (417) |
38.1 (603.9) |
35.2 (557.9) |
32.4 (513.5) |
27.3 (432.7) |
22.5 (356.6) |
18.2 (288.5) |
14.4 (228.2) |
11.0 (174.4) |
| 180 |
280 (375) |
34.3 (543.7) |
31.7 (502.4) |
29.2 (462.8) |
24.5 (388.3) |
20.3 (321.8) |
16.4 (259.9) |
13.0 (206.1) |
9.9 (156.9) |
| 160 |
249 (333) |
30.5 (483.4) |
28.2 (447.0) |
25.9 (410.5) |
21.8 (345.5) |
18.0 (285.3) |
14.6 (231.4) |
11.5 (182.3) |
8.8 (139.5) |
| 100 |
155 (208) |
19.0 (301.2) |
17.6 (279.0) |
16.2 (256.8) |
13.6 (215.6) |
11.3 (179.1) |
9.1 (144.2) |
7.2 (114.1) |
5.5 (87.2) |
| 1 |
1.55 (2.08) |
0.190 (3.012) |
0.176 (2.790) |
0.162 (2.568) |
0.136 (2.156) |
0.113 (1.791) |
0.091 (1.442) |
0.072 (1.141) |
0.055 (0.872) |
| ● 성능 데이터는 기계적 효율 90% 및 체적 효율 100%로 계산됩니다. | |||||||||
W-447 Oil Rig 머드 펌프 상세 정보
