제품 상세 정보:
|
| 이름: | 감탕뽐프 석유 시추 장치 | 정격 인가전력 :: | 373 kW (500 HP) |
|---|---|---|---|
| 매분당 스트로크수: | 260 SPM | 행정 길이 :: | 6" |
| 기어 비율 :: | 4.578:1 | 밸브: | API #4는 밸브로 조절됩니다 |
| 방전 배출구 플랜지: | 2 1/16 " 플랜지, 5000 psi | 대략 중량: | 9950 파운드 |
| 강조하다: | API 7K 유정 머드 펌프,고압 유정 머드 펌프,API 7K 오일 머드 펌프 |
||

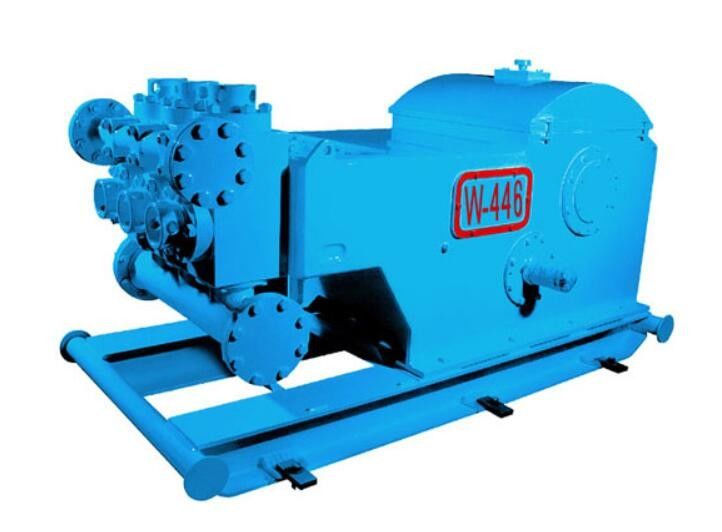

W-446 머드 펌프 오일 조작 단동
W-446 머드 펌프 오일 조작 장치사양 :
정격 입력 전력 373kW(500HP)
분당 스트로크 260 SPM
연속 실행 220 SPM
스트로크 길이 6"
기어비 4.578:1
최대작동 압력 3000psi
밸브 API #4
최대라이너 크기 6"
흡입 입구 플랜지 8" 플랜지
배출구 플랜지 2 1/16" 플랜지, 5000psi
피니언 샤프트 크기 3.75"
전반적인 차원 (L×W×H) 8.13×4×3.62 ft3
대략적인 무게 9950lb
매개변수W-446 머드 펌프 오일 조작 장치
| 라이너 크기 | ~에 | 6 | 5 3/4 | 5 1/2 | 5 1/4 | 5 | 4 1/2 | 4 |
| 배출 압력 | MPa | 9.3 | 10.1 | 11.0 | 12.1 | 13.4 | 16.5 | 20.7 |
| psi | 1349년 | 1465년 | 1595년 | 1755년 | 1943년 | 2393 | 3000 | |
| 분당 스트로크 SPM | 전력 kW(HP) | 변위 L/s(GPM) | ||||||
| 260 |
373 (500) |
36.1 (572.2) |
33.2 (526.2) |
30.4 (481.4) |
27.7 (439.0) |
25.1 (397.8) |
20.3 (321.8) |
16.1 (255.2) |
| 220 |
316 (423) |
30.6 (485.0) |
28.1 (445.4) |
25.7 (407.3) |
23.4 (370.9) |
21.2 (336.0) |
17.2 (272.6) |
13.6 (215.6) |
| 180 |
258 (346) |
25.0 (396.3) |
23.0 (364.6) |
21.0 (332.9) |
19.2 (304.3) |
17.4 (275.8) |
14.1 (223.5) |
11.1 (175.9) |
| 140 |
201 (269) |
19.5 (309.1) |
17.9 (283.7) |
16.4 (259.9) |
14.9 (236.2) |
13.5 (214.0) |
10.9 (172.8) |
8.6 (136.3) |
| 100 |
143 (192) |
13.9 (220.3) |
12.8 (202.9) |
11.7 (185.4) |
10.6 (168.0) |
9.7 (153.7) |
7.8 (123.6) |
6.2 (98.3) |
| 60 |
86 (115) |
8.3 (131.6) |
7.7 (120.5) |
7.0 (111.0) |
6.4 (101.4) |
5.8 (91.9) |
4.7 (74.5) |
3.7 (58.6) |
| 1 |
1.43 (1.92) |
0.139 (2.203) |
0.128 (2.029) |
0.117 (1.854) |
0.106 (1.680) |
0.097 (1.537) |
0.078 (1.236) |
0.062 (0.983) |
| ● 성능 데이터는 기계적 효율 90% 및 체적 효율 100%로 계산됩니다. | ||||||||
| 라이너 크기 | ~에 | 6 | 5 3/4 | 5 1/2 | 5 1/4 | 5 | 4 1/2 | 4 |
| 배수량 | 갤런/레브 | 2.205 | 2.025 | 1.851 | 1.686 | 1.527 | 1.239 | 0.980 |
| 패/초 | 30.6 | 28.1 | 25.7 | 23.4 | 21.2 | 17.2 | 13.6 | |
| 배출 압력 | psi | 1595년 | 1725년 | 1900년 | 2074 | 2291 | 2828 | 3000 |
| MPa | 11.0 | 11.9 | 13.1 | 14.3 | 15.8 | 19.5 | 20.7 | |
| ● 성능 데이터는 220 spm으로 계산됩니다. | ||||||||
W-446 머드 펌프 오일 조작 장치세부
