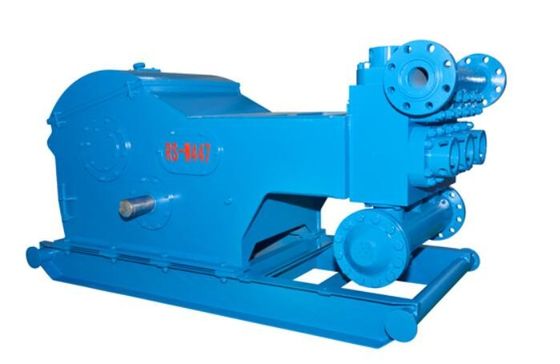

W-447C 500HP 헤비 듀티 머드 펌프 3중 단동
W-447C 헤비 듀티 진흙 펌프는 유전의 다양한 작업에 널리 사용될 수 있습니다.Heavy Duty Mud Pump는 플런저 직경 170mm의 플런저 구조를 채택하여 개보수 작업, 얕은 양호 드릴링, 지질학적 횡단 등에 적합합니다.
W-447C 500HP 헤비 듀티 머드 펌프 구조적 특성:
· 최대 플런저 직경은 170mm이고 최대 변위는 48.4L/s입니다.
· 단조 및 용접 풀 밸런스 크랭크 샤프트, 경량, 고강도.
· 일체형 헤링본 치아, 중간 정도의 단단한 치아 표면.
· 프레임은 강판용접구조로 용접후 풀림처리를 하여 강성이 좋고 강도가 높습니다.
W-447C 500HP 헤비 듀티 머드 펌프의 매개변수
|
플런저 직경 170mm |
분당 스트로크 SPM | 300 | 280 | 260 | 240 | 220 | 200 | 180 | 160 |
| 토출압력(MPa) |
5.55 |
5.94 |
6.39 |
6.94 |
7.57 |
8.32 |
9.24 |
10.00 |
|
| 변위(m3/분) | 3.63 | 3.39 | 3.15 | 2.90 | 2.66 | 2.42 | 2.18 | 1.94 | |
| ● 성능 데이터는 기계적 효율 90% 및 체적 효율 100%로 계산됩니다. | |||||||||
W-447C 500HP 헤비 듀티 머드 펌프 사양:
정격 입력 전력: 373kW(500HP)최대 펌프 속도: 260SPM
스트로크 길이: 177.8mm(7")기어 비율: 4.578:1
정격 작동 압력: 21MPa(3000psi)밸브: API #6
흡입구 플랜지: 203.2mm(8") 플랜지
배출구 플랜지: 103mm(4 1/16") 플랜지, 21MPa(3000psi)피니언 샤프트 크기: 95.2mm(3.75")
전체 치수(L×WxH):2494×1271×1330 mm3(8.18×4.17×4.63 ft3)근사 중량: 4697 kg(10355 lb)
