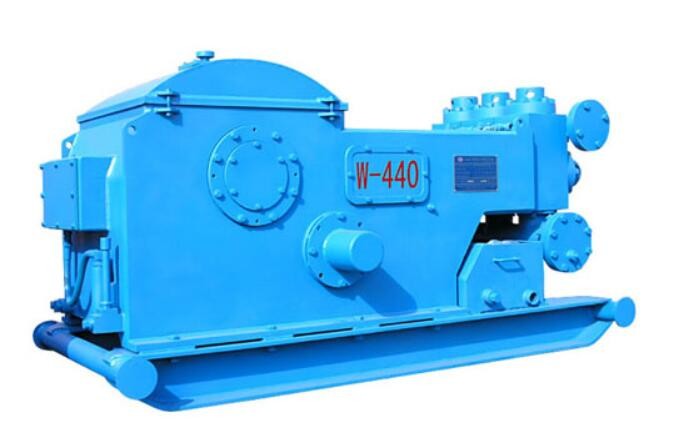

W-440 삼중 단동 오일 리그 머드 펌프
W-440 오일 조작 진흙 펌프 사양:
정격 입력 전력: 328 kW(440 HP)Max.분당 스트로크: 320 SPM연속 작동 스트로크: 220 SPM스트로크 길이: 152.4 mm(6")
기어비4.578:1
최대작동 압력: 34.5MPa(5000psi)밸브: API#4
피스톤 로드 엔드 : API #SA2
최대 라이너 크기: 114.3mm(4 1/2")
흡입구 플랜지: 152.4mm(6") 150lb 플랜지
배출구 플랜지: 52.4mm(2 1/16") 플랜지,34.5MPa(5000psi)전체 치수(LxW×H):2478×1219×1103mm3(8.13×4×3.62ft3)대략 무게: 4463kg(9839 파운드)
W-440 Oil Rig Mud Pump의 매개변수
| 라이너 크기 | ~에 | 4 1/2 | 4 1/4 | 4 | 3 3/4 | 3 1/2 | 삼 |
| 배출 압력 | MPa | 11.8 | 13.2 | 14.9 | 17.0 | 19.5 | 26.6 |
| psi | 1711년 | 1914년 | 2160 | 2465 | 2828 | 3857 | |
| 분당 스트로크 SPM | 전력 kW(HP) | 변위 L/s(GPM) | |||||
| 320 |
328 (440) |
25.0 (396.3) |
22.3 (353.5) |
19.8 (313.8) |
17.4 (275.8) |
15.1 (239.3) |
11.1 (175.9) |
| 270 |
277 (371) |
21.1 (334.4) |
18.8 (298.0) |
16.7 (264.7) |
14.7 (233.0) |
12.8 (202.9) |
9.4 (149.0) |
| 220 |
226 (303) |
17.2 (272.6) |
15.3 (242.5) |
13.6 (215.6) |
11.9 (188.6) |
10.4 (164.8) |
7.6 (120.5) |
| 170 |
174 (234) |
13.3 (210.8) |
11.9 (188.6) |
10.5 (166.4) |
9.2 (145.8) |
8.0 (126.8) |
5.9 (93.5) |
| 120 |
123 (165) |
9.4 (149.0) |
8.4 (133.1) |
7.4 (117.3) |
6.5 (103.0) |
5.7 (90.3) |
4.2 (66.6) |
| 70 |
72 (96) |
5.5 (87.2) |
4.9 (77.7) |
4.3 (68.2) |
3.8 (60.2) |
3.3 (52.3) |
2.4 (38.0) |
| 1 |
1.03 (1.38) |
0.078 (1.236) |
0.070 (1.110) |
0.062 (0.983) |
0.054 (0.856) |
0.047 (0.745) |
0.035 (0.555) |
| ● 성능 데이터는 기계적 효율 90% 및 체적 효율 100%로 계산됩니다. | |||||||
| 라이너 크기 | ~에 | 4 1/2 | 4 1/4 | 4 | 3 3/4 | 3 1/2 | 삼 |
| 배수량 | 갤런/레브 | 1.239 | 1.102 | 0.98 | 0.857 | 0.749 | 0.548 |
| 패/초 | 17.2 | 15.3 | 13.6 | 11.9 | 10.4 | 7.6 | |
| 배출 압력 | psi | 2494 | 2798.5 | 3146.5 | 3596 | 4118 | 5000 |
| MPa | 17.2 | 19.3 | 21.7 | 24.8 | 28.4 | 34.5 | |
| ● 성능 데이터가 계산됨 | 오후 220시까지. | ||||||
W-440 Oil Rig 머드 펌프 상세 정보
