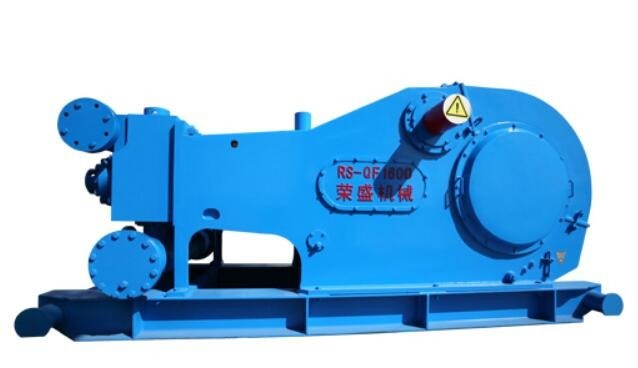

우물 교련에 의하여 조립되는 구조를 위한 QF1600 진흙 펌프
우물 드릴링을 위한 진흙 펌프의 명세:
정격 입력 전력: 1193kW(1600HP)
분당 스트로크: 130 SPM
스트로크 길이: 279.4mm(11")
기어비: 3.778:1
최대작동 압력: 34.5MPa(5000psi)
밸브: API#7
최대 라이너 크기: 180mm(7")
흡입구 플랜지: 254mm(10") 플랜지
배출구 플랜지: 103mm(41/16") 플랜지, 34.5MPa(5000psi)
전반적인 차원 (L×W×H):4359×2219×1939 mm3(14.3×7.28×6.36 ft3)
대략적인 무게: 18880kg(41623lb)
매개변수우물 드릴링을 위한 진흙 펌프
| 라이너 크기 | ~에 | 7 | 6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
| 배출 압력 | MPa |
23.7
|
25.5
|
27.5
|
29.8
|
32.3 |
34.5
|
| psi |
3440
|
3700
|
3990 |
4320 |
4685
|
5000
|
|
| 분당 스트로크 (SPM) |
힘 킬로와트(마력) |
변위 L/s(GPM) | |||||
| 140 |
1285년
(1723)
|
48.9
(775.0)
|
45.5
(721.1)
|
42.2
(668.8)
|
39.0
(618.1)
|
35.9
(569.0)
|
30.2
(478.6)
|
| 130 |
*1193
(1600)
|
45.2
(716.4)
|
42.0
(665.7)
|
39.0
(618.1)
|
36.0
(570.6)
|
33.2
(526.2)
|
27.9
(442.2)
|
| 120 |
1101
(1477)
|
41.7
(660.9
|
38.7
(613.4)
|
35.9
(569.0)
|
33.2
(526.2)
|
30.6
(485.0)
|
25.7
(407.3)
|
| 110 |
1009
(1354)
|
38.2
(605.5)
|
35.5
(562.6)
|
32.9
(521.4)
|
30.4
(481.4)
|
28.0
(443.8)
|
23.6
(374.0)
|
| 100 |
918
(1231)
|
34.7
(550.0)
|
32.3
(512.0)
|
29.9
(473.9)
|
27.7
(439.0)
|
25.5
(404.2)
|
21.4
(339.2)
|
| 50 |
459
(615)
|
17.3
(274.2)
|
16.1
(255.2)
|
14.9
(236.1)
|
13.8
(218.7)
|
12.7
(201.3)
|
10.7
(169.6)
|
| 1 |
9.18
(12.3)
|
0.347
(5.50)
|
0.323
(5.12)
|
0.299
(4.74)
|
0.277
(4.39)
|
0.255
(4.04)
|
0.214
(3.39)
|
| --성능 데이터는 90% 기계적 효율과 100% 체적 효율로 계산됩니다. | |||||||
| --*는 진흙 펌프가 계속 작동할 때 권장 SPM 및 입력 전원을 제시합니다. | |||||||
구조적 특성:
· 우물 굴착용 진흙 펌프의 크랭크축은 조립 구조를 채택하고 재질은 고품질 합금강 단조입니다.펌프는 가벼운 무게, 큰 운반 능력, 높은 내 피로 강도 및 전체 균형의 특성을 가지므로 펌프가 더 원활하게 작동합니다.
· 기어는 헤링본 기어 변속기입니다.치면은 침탄 및 담금질 공정으로 처리되며 연삭 공정에서는 치면 경도가 높고 치형 오차가 작습니다.그것은 큰 운반 능력, 강한 부식 방지 내식성, 높은 전송 정확도, 높은 안정성 등의 장점을 가지고 있습니다.
·가이드는 동합금판을 주조하고 있다.기존의 주철판에 비해 가이드의 용량이 크고 수명이 깁니다.
·유압단과 기존의 F 펌프의 주요 구조는 동일합니다.
· 우물 굴착용 RS-QF1600 머드 펌프 일반 F1600 펌프와 비교하여 전체 기계의 중량 감소율이 28.3%로 호이스팅 및 운송에 더 편리합니다.
