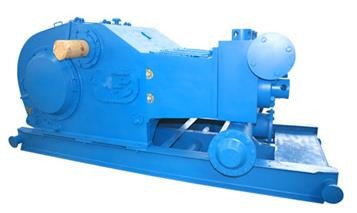

굴착 장치를 위한 F800 머드 드릴링 펌프
도입
Ｆ 일련 머드 드릴링 펌프는 독립적으로 우리의 회사에 의해 개발되며, 그것이 F-500, F-800을 포함합니다.측정 체계에서 또는 영국 체제에서 F-1000, F-1300, F-1600, 및 F-2200 펌프. 상품은 발전적인 구조, 작은 사이즈, 신뢰성을 포함하는 Ｆ 일련에서와 유지의 쉽 특징을 유지합니다. 로스헹에 의한 제품은 중국 시장에서 바오스와 란시 회사에 의해 제공된 제품과 같은 제조 기술과 품질 기준을 사용했습니다.
머드 드릴링 펌프의 매개 변수
| 라이너 사이즈 | 에 | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 |
| 방출 압력 | Mpa | 14.6 | 15.8 | 17.2 | 20.4 | 24.7 | 30.5 | 34.5 |
| psi | 2118 | 2290 | 2495 | 2915 | 3582 | 4424 | 5000 | |
| 매분당 스트로크수 (SPM) |
힘 KW(HP) |
치환 L/s(GPM) | ||||||
| 160 | 636 (853) |
39.21 (621.4) |
36.26 (574.7) |
33.41 (529.5) |
28.07 (444.9) |
23.2 (367.7) |
18.79 (297.8) |
14.85 (235.2) |
| *150 | *597 (800) |
36.76 (582.6) |
34 (538.9) |
31.32 (496.4) |
26.32 (417.1) |
21.75 (344.7) |
17.62 (279.2) |
13.92 (220.6) |
| 140 | 557.2 (693.3) |
34.3 (543.6) |
31.73 (502.9) |
29.23 (463.3) |
24.57 (389.4) |
20.3 (321.7) |
16.45 (260.7) |
12.99 (205.8) |
| 130 | 517.4 (693.3) |
31.85 (504.8) |
29.47 (467.1) |
27.14 (430.1) |
22.81 (361.5) |
18.85 (298.7) |
15.27 (242.0) |
12.06 (191.1) |
| 120 | 477.6 (640) |
29.4 (465.9) |
27.2 (431.1) |
25.06 (397.2) |
21.06 (333.8) |
17.4 (275.7) |
14.1 (223.4) |
11.14 (176.5) |
| 110 | 437.8 (587.7) |
26.95 (427.1) |
24.93 (395.1) |
22.97 (364.0) |
19.3 (305.9) |
15.95 (252.8) |
12.92 (204.7) |
10.21 (161.8) |
| 1 | 3.98 (5.33) |
0.245 (3.88) |
0.227 (3.59) |
0.209 (3.31) |
0.175 (2.77) |
0.145 (2.29) |
0.117 (1.85) |
0.093 (1.47) |
| --성능 데이터는 90% 기계 효율과 100% 용적 효율에 의해 계산됩니다. | ||||||||
| --감탕뽐프가 끊임없이 운영할 때 레코마멘다토리 SPM과 입력 전원을 제공합니다. | ||||||||
머드 드릴링 펌프의 상술 :
정격 인가전력 : 597 kW (800 HP)
매분당 스트로크수 : 150 SPM
행정 길이 : 229 밀리미터 (9 ")
기어 비율 : 4.185:1
맥스. 동작 압력 : 34.5 MPa (5000 psi)
밸브로 조절되세요 : API#6
Max.Liner 사이즈 : 170 밀리미터 (6 1/2 ")
흡수 도입구 플랜지 : 254 밀리미터 (10 ") 플랜지
방전 배출구 플랜지 : 130.2 밀리미터 (5 1/8 ") flange,34.5 MPa (5000 psi)
전체적인 차원 (L×W×H) :3302×1671×1412 mm3(13×6.58×5.56 ft3)Approx
중량 : 14000 킬로그램 (30865 파운드)
