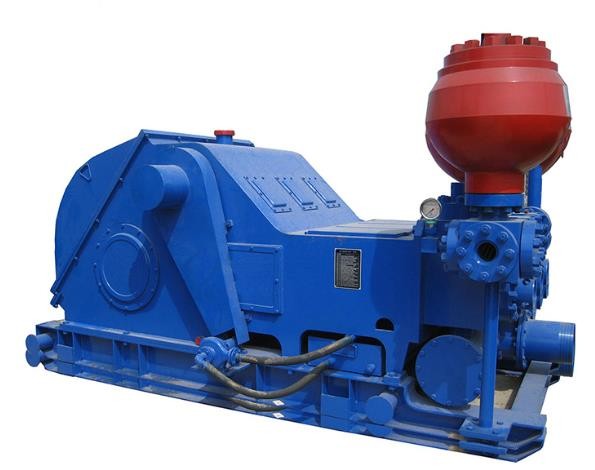

굴착 장치, 중국 제조사를 위한 F800 머드 드릴링 펌프
도입
감탕뽐프 (펌프 또는 드릴링 감탕뽐프를 꿰뚫는 머드로서 때때로 언급되) 드릴 스트링 아래로 고압 하에 시추수를 순환시키기 (7,500 psi 또는 52,000 kPa까지) 위해 설계된 플런저 펌프를 왕복 피스톤 / 이고 환대를 백업합니다. 감탕뽐프는 오일 웰 드릴링을 위해 사용된 장비의 주요 부분입니다.
머드 드릴링 펌프는 API Spec 7k의 기준에 의해서 제조됩니다, 유압단에 있는 감탕뽐프 일부가 API Spec에 따라 있는 일부와 교환할 수 있습니다.
드릴링 감탕뽐프의 강제 윤활은 이형 효과를 완전하게 하기 위해 비산 윤활과 결합했습니다 ;
드릴링 감탕뽐프의 성능은 매우 오래가는 유압단에 의해 향상되었습니다 ; 그리고 검사와 감탕뽐프 보수와 감탕뽐프 유지는 더 쉽게 그들의 독립 구조로 인해 할 것입니다.
| 라이너 사이즈 | 에 | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 |
| 방출 압력 | Mpa | 14.6 | 15.8 | 17.2 | 20.4 | 24.7 | 30.5 | 34.5 |
| psi | 2118 | 2290 | 2495 | 2915 | 3582 | 4424 | 5000 | |
| 매분당 스트로크수 (SPM) |
힘 KW(HP) |
치환 L/s(GPM) | ||||||
| 160 | 636 (853) |
39.21 (621.4) |
36.26 (574.7) |
33.41 (529.5) |
28.07 (444.9) |
23.2 (367.7) |
18.79 (297.8) |
14.85 (235.2) |
| *150 | *597 (800) |
36.76 (582.6) |
34 (538.9) |
31.32 (496.4) |
26.32 (417.1) |
21.75 (344.7) |
17.62 (279.2) |
13.92 (220.6) |
| 140 | 557.2 (693.3) |
34.3 (543.6) |
31.73 (502.9) |
29.23 (463.3) |
24.57 (389.4) |
20.3 (321.7) |
16.45 (260.7) |
12.99 (205.8) |
| 130 | 517.4 (693.3) |
31.85 (504.8) |
29.47 (467.1) |
27.14 (430.1) |
22.81 (361.5) |
18.85 (298.7) |
15.27 (242.0) |
12.06 (191.1) |
| 120 | 477.6 (640) |
29.4 (465.9) |
27.2 (431.1) |
25.06 (397.2) |
21.06 (333.8) |
17.4 (275.7) |
14.1 (223.4) |
11.14 (176.5) |
| 110 | 437.8 (587.7) |
26.95 (427.1) |
24.93 (395.1) |
22.97 (364.0) |
19.3 (305.9) |
15.95 (252.8) |
12.92 (204.7) |
10.21 (161.8) |
| 1 | 3.98 (5.33) |
0.245 (3.88) |
0.227 (3.59) |
0.209 (3.31) |
0.175 (2.77) |
0.145 (2.29) |
0.117 (1.85) |
0.093 (1.47) |
| --성능 데이터는 90% 기계 효율과 100% 용적 효율에 의해 계산됩니다. | ||||||||
| --감탕뽐프가 끊임없이 운영할 때 레코마멘다토리 SPM과 입력 전원을 제공합니다. | ||||||||
