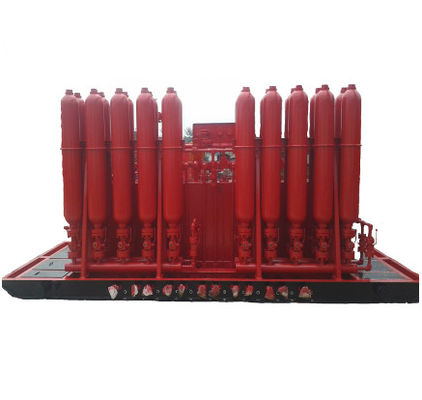

FKQ 시스템 원격 제어 오일 필드에서 Bop 축적 장치
보프 축적 장치는 보프, 수압 턱, 킬 시스템 및 디버터 장비를 제어하는 데 사용되는 특수 장비입니다.석유 및 천연가스 산업의 굴착 또는 작업 중 폭발 방지 장치에 필수적인 장비.
보프 축전기 단위 매개 변수
| | 통제 대상자 수 | 전하 세트 | 석유 저장소의 실효 부피 (L) | 펌프의 흐름 속도 | 모터 전력 (kW) | 작업 압력 (MPa) | |||
| 전체 부피 | | 용량 (L) | 전기 펌프 (L/min) | 공기 펌프 (ml/트랙) | ||||||
| 1 | FKQ240-3 | 3 | 40×6 | 120 | 560 | 20 | 165 | 11 | 21 | |
| 2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 3 | FKQ320-5 | 5 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 4 | FKQ400-5 | 5 | 40x10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 5 | FKQ400-6 | 6 | 40x10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 6 | FKQ480-5 | 5 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 7 | FKQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 9 | FKQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 11 | FKQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
| 12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 13 | FKQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 14 | FKQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 15 | FKQ1280-8 | 8 | 80×16 | 640 | 2000 | 40x2 | 165×3 | 18.5×2 | 21 | |
| 16 | FKQ1280-9 | 9 | 80×16 | 640 | 2000 | 40x2 | 165×3 | 18.5×2 | 21 | |
| 17 | FKQ1280-10 | 10 | 80×16 | 640 | 2000 | 40x2 | 165×3 | 18.5×2 | 21 | |
| 18 | FKDQ480-5 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 19 | FKDQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 21 | FKDQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 23 | FKDQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
| 24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 25 | FKDQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 26 | FKDQ1280-8 | 8 | 80×16 | 640 | 2000 | 40x2 | 165×3 | 18.5×2 | 21 | |
| 27 | FKDQ1280-9 | 9 | 80×16 | 640 | 2000 | 40x2 | 165×3 | 18.5×2 | 21 | |
| 28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2000 | 40x2 | 165×3 | 18.5×2 | 21 | |
| 29 | FKD640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 31 | FKD960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
보프 축전 장치 원리 설명
1BOP 제어 시스템은 BOP 및 수압 밸브를 닫고 열기 위해 제어하는 데 사용되는 특수 수압 장비입니다.다양한 유형의 BOP 스택과 사양을 일치시키고 다른 응용 환경의 요구 사항에 적응하기 위해롱싱은 다양한 구조와 사양의 다양한 종류의 BOP 제어 시스템을 설계하고 제조했습니다.
2원격 제어 패널은 독립적인 펌프 그룹 두 세트를 갖추고 있습니다. 전기 펌프
다양한 흐름 속도와 함께 공기 펌프 또는 수동 펌프를 제공 할 수 있습니다. Rongsheng는 중국 스타와 akkumulator를 제공 할 수 있습니다
dard, ASME 또는 CE 표시. FKQ 및 FKDQ 시리즈는 기압 수동 또는 기압 모터로 작동하는 압력 조절 밸브로 제공될 수 있습니다.그리고 FKD 시리즈는 전기 수동 압력 조절 밸브가 장착될 수 있습니다., bop에 안정적이고 신뢰할 수 있는 작동 압력을 제공하기 위해. FKD 시리즈에서 4 방향 3 위치 밸브는 가동 된 전자기입니다.낮은 실내 온도에 적응하고 더 빠른 작동 반응을 보이는.
3. 경보 장치는 고객의 요청에 따라 장착 할 수 있습니다. 그것은 축적기 압력, 공기 공급 압력 및 수압 오일 저수지의 액체 수준을 모니터링합니다.상기 매개 변수가 경보 한도를 초과할 때, 시각적 신호는 즉시 나타납니다.
4보조 Dillr의 패널은 원격 제어 패널을 모니터링 할 수있는 고객의 요청에 따라 장착 할 수 있습니다.FKD와 FKDQ seis는 무선 제어 패널을 제공 할 수 있습니다.비상상 안전 구역에서 BOP를 원격으로 조작하는 데 사용할 수 있습니다., 더 이상 굴착 건설의 신뢰성을 향상.
5이 시스템은 고립 된 건물, 에어컨, 전기 히터, 탱크 히터, 공기 튜브 뭉치에 대한 전기 난방 장치, BOP에 대한 난방 장치 등을 갖추고 있습니다.낮은 온도와 다른 특별한 현장 작업 환경에 적응하기 위해.
참고:
Q: FKQ 시리즈는 킬러 패널과 리모컨 패널을 연결하기 위해 튜브 뭉치를 사용합니다. 딜러는 기압 회전 밸브를 작동시킵니다.원격 제어 패널은 4 방향 3 위치 밸브를 구동하는 실린더를 사용합니다., 그리고 시리즈는 공기-수동 o 공기 모터로 작동 압력 조절 밸브를 선택할 수 있습니다.
DQ: FKDQ 시리즈는 신호 케이블을 사용하여 현금 관리자 패널과 원격 제어 패널을 연결합니다.그들의 작동 요소는 터치 스크린 r l ctic 버튼 원격 제어 패널 4 방향 3 위치 밸브를 작동하는 실린더를 사용합니다., 기압 모터로 가동되는 압력 조절 밸브
D: FKD 시리즈는 신호 케이블을 사용하여 달러의 패널과 원격 제어 패널을 연결합니다.가솔렛 작동 요소는 터치 스크린 o 레틱 부론 원격 제어 패널은 전자기 4 방향 3 위치 밸브를 작동합니다, 전기 모터로 작동하는 압력 조절 밸브
만약 고객이 API 스펙 16D 제어 시스템을 주문하고 싶다면그리고 당신은 그것에 APL 모노그램을 표시해야합니다 당신은 APL 스펙을 통해 bop 스택의 구성 및 매개 변수를 이름의 형태를 얻을 필요가 있습니다16D 제어 시스템 땅과 표면) 론싱 판매 부서의. 상세한 LED 기술 매개 변수를 제출 한 후,롱싱 기술 부서가 선택 계산을 수행합니다..
선택적 장치:
모든 시리즈는 BOP 난방 단위를 선택할 수 있습니다.그리고 bop 기능을 활성화 정상적으로 BOP 또한 난방을해야합니다) FKDQ & FKD 시리즈는 무선 원격 제어 기능을 선택할 수 있습니다.
