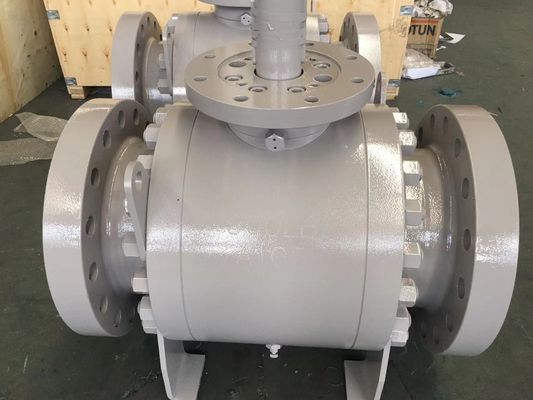

API 6D 구형 밸브 생산 설명
수압 공 밸브 (hydraulic ball valve) 는 수압 시스템에서 액체의 흐름을 제어하는 데 사용되는 밸브의 일종이다.그것은 밸브를 열거나 닫기 위해 회전 할 수있는 중앙을 통해 구멍 또는 구멍을 가진 공을 사용공이 90도 회전되면, 구멍은 흐름 경로와 정렬되어 액체가 통과하도록 합니다. 공이 닫힌 위치에 있을 때, 구멍은 흐름 경로에 세로선으로,액체를 막는 것.
다음은 수압 공 밸브의 몇 가지 주요 기능과 구성 요소입니다:
1. 몸: 몸은 일반적으로 청동, 스테인레스 스틸 또는 탄소 스틸과 같은 금속으로 만들어진 밸브의 주요 외부 인하입니다. 그것은 주요 구조를 제공하고 내부 구성 요소를 보유하고 있습니다.
2공: 공은 중심에 구멍이 있는 구형 부품이다. 보통 구리, 스테인리스 스틸, 크롬화 스틸과 같은 금속으로 만들어진다.공은 흐름을 제어하기 위해 밸브 몸 안에서 회전.
3스팀: 스팀은 공을 액추에이터 또는 핸들과 연결하는 막대다. 스팀이 회전되면 공을 움직이며 밸브를 열거나 닫는다.
4좌석: 좌석은 닫힌 위치에서 공이 접촉하는 밸브 몸 안쪽에 위치한 밀폐 표면입니다.좌석은 단단한 밀폐를 보장하고 밸브가 닫혀있을 때 누출을 방지.
5. 액추에터 또는 핸들: 액추에터 또는 핸들은 공을 회전시키는 데 사용되는 메커니즘입니다. 특정 응용 프로그램과 요구 사항에 따라 레버, 핸들 휠 또는 자동 액추에터가 될 수 있습니다.
6밀봉: O 링 또는 가스켓과 같은 밀봉은 공과 밸브 몸 사이를 안정적으로 밀봉하기 위해 사용됩니다. 그들은 줄기 주변과 공과 좌석 사이의 누출을 방지합니다.
수압 공 밸브는 일반적으로 수압 시스템에서 사용되며, 이는 유체 전력의 제어 및 전송을 포함합니다. 그들은 기름과 같은 수압 유체의 흐름을 조절하는 데 사용됩니다.산업용 기계와 같은 다양한 용도로, 건설 장비, 전력 생산 및 차량의 수압 시스템.
수압 구슬 밸브는 빠른 열과 닫기, 완전히 열렸을 때 낮은 유체 저항, 고압과 온도를 처리하는 능력과 같은 장점을 제공합니다.그들은 다양한 크기로 제공됩니다., 압력 등급, 및 특정 수압 시스템 요구 사항에 맞는 재료.
난기술 매개 변수:
난명목 파이프 라인 크기:2~48인치
난명목 압력: 150~2500LB
난온도 범위:-46~250°C
난액체: 물, 기름, 증기 및 다른 종류의 액체
난시체 재료: ASME B16에 규정된 재료34
난시험 표준: API 6D/6A
난조작자: 레버/프렌치,기어,모터 액추어터,공압 액추어터,하이드라울릭 액추어터 등
표 1 플랜지 연결 볼팅에 대한 권장 토크
| 볼트 크기 | 토크 (N.M) | 볼트 크기 | 토크 (N.M) |
| 1/2-13UNC | 50~60 | 1-1/4 -8UN | 850~1000 |
| 9/16-12 UNC | 70~80 | 1-3/8-8 UN | 1100~1300 |
| 5/8-11 UNC | 100~130 | 1-1/2-8 UN | 1400~1800 |
| 3/4-10 UNC | 160~210 | 1-5/8-8 UN | 1800~2200 |
| 7/8-9 UNC | 280~330 | 1-3/4-8 UN | 2200~2600 |
| 1-8 UNC | 420~500 | 1-7/8-8 UN | 2800~3300 |
| 1-1/8-8 UN | 500~600 | 2-8 UN | 3500~4200 |
