4 1/16′′ 5000psi 싱글 램 블로아웃 방지기 BOP API 표준
쿼드 튜브 코일드 램 블로우 아웃 방지기 소개

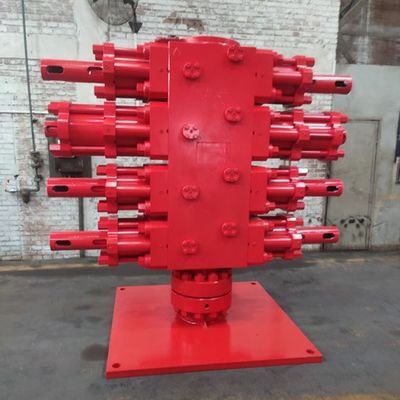

4 1/16 5KSI 쿼드 BOP 어셈블리 H2S 서비스, 도장 철강 몸체, 내면 코팅은 경색을 방지,밸런스된 피스톤 액추에이터, 표시창과 수동 잠금, 내부 펌프 수압, 봉쇄 램프에 플랜지 단점 평준화 밸브,BX-152 BX-152 X2 Fig 1502 스레드 반 플랜지 어댑터와 함께 점착 된 측면 출구,BX-154 위쪽의 톱드 플랜지 & BX-154 아래쪽의 오픈 플랜지, 위에서 부드러운 양고기, 깎는 양고기, 슬리프 양고기, 바닥에 파이프 봉인 양고기, 모든 봉인 HSN.
싱글 램 블로아웃 방지기 기름 테스트, 작업, 웰 완료 및 운영 프로세스를 위해 폭발 사고를 방지하기 위해 우물 안에 닫혀 있습니다.완전히 닫힌 및 반 닫힌 두 가지 기능으로 하나의, 간단한 구조를 가지고, 작동하기 쉽고, 고압에 저항하는 특성을 폭발을 방지하기 위해 안전 석유 필드 밀폐 우물머리를 사용합니다.
(우리는 BOP를 제공 할 수 있습니다: 7 1/16 ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~
| 항목 | RAM BOP에 대한 사양 | |||||||||||||
| 크기와 모델 |
7 1/16" -3000psi |
7 1/16" -5000psi |
7 1/16" -100000psi |
9인치 3000psi |
9인치 -5000psi |
11인치 -3000psi |
11인치 -5000psi |
11인치 -10,000psi |
13 5/8′′ -3000psi |
13 5/8′′ -5000psi |
13 5/8′′ -10,000psi |
20 3/4′′ -3000psi |
21 1/4 인치 -5000psi |
26 3/4 ′′ -3000psi |
| 구멍 (mm/in) | 179.4 | 179.4 | 179.4 | 228.6 | 228.6 | 279.4 | 279.4 | 279.4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
| 7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
| 가등급 작업 압력 (MPa/psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
| 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | |
| 수직압 시험압 (MPa/psi) | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 105 | 31.5 | 70 | 31.5 |
| 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 15,000 | 4,500 | 10,000 | 4,500 | |
| 수압으로 제어되는 가등 작업 압력 (MPa/psi) | 21/3,000 | |||||||||||||
| 권장 수압 작업 압력 밀폐 파이프 (MPa/psi) | 1218~1522psi | |||||||||||||
| 한 세트의 열린 양떼용 부피 | 36L | |||||||||||||
| 한 집합에 가까운 양떼의 부피 | 40L | |||||||||||||
| 수압유 출구 | NPT 1 | |||||||||||||
| 금속의 온도 등급 | T-20/250 ((-29°C~121°C) | |||||||||||||
| 비금속의 온도 등급 | BAB (-18°C~66°C~93°C) | |||||||||||||
| 우물 액체와 접촉하는 중간 물질 | NACE MR-01-75에 따라, API 16A 4판 표준을 충족 | |||||||||||||
