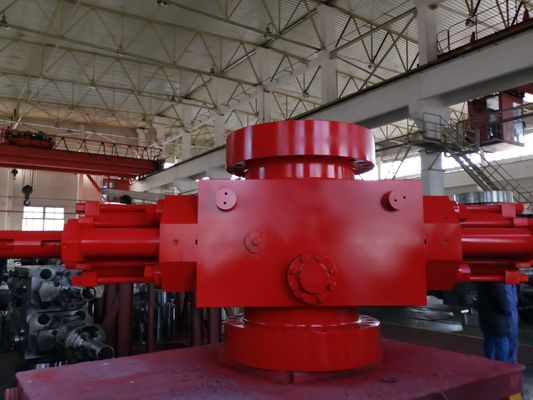

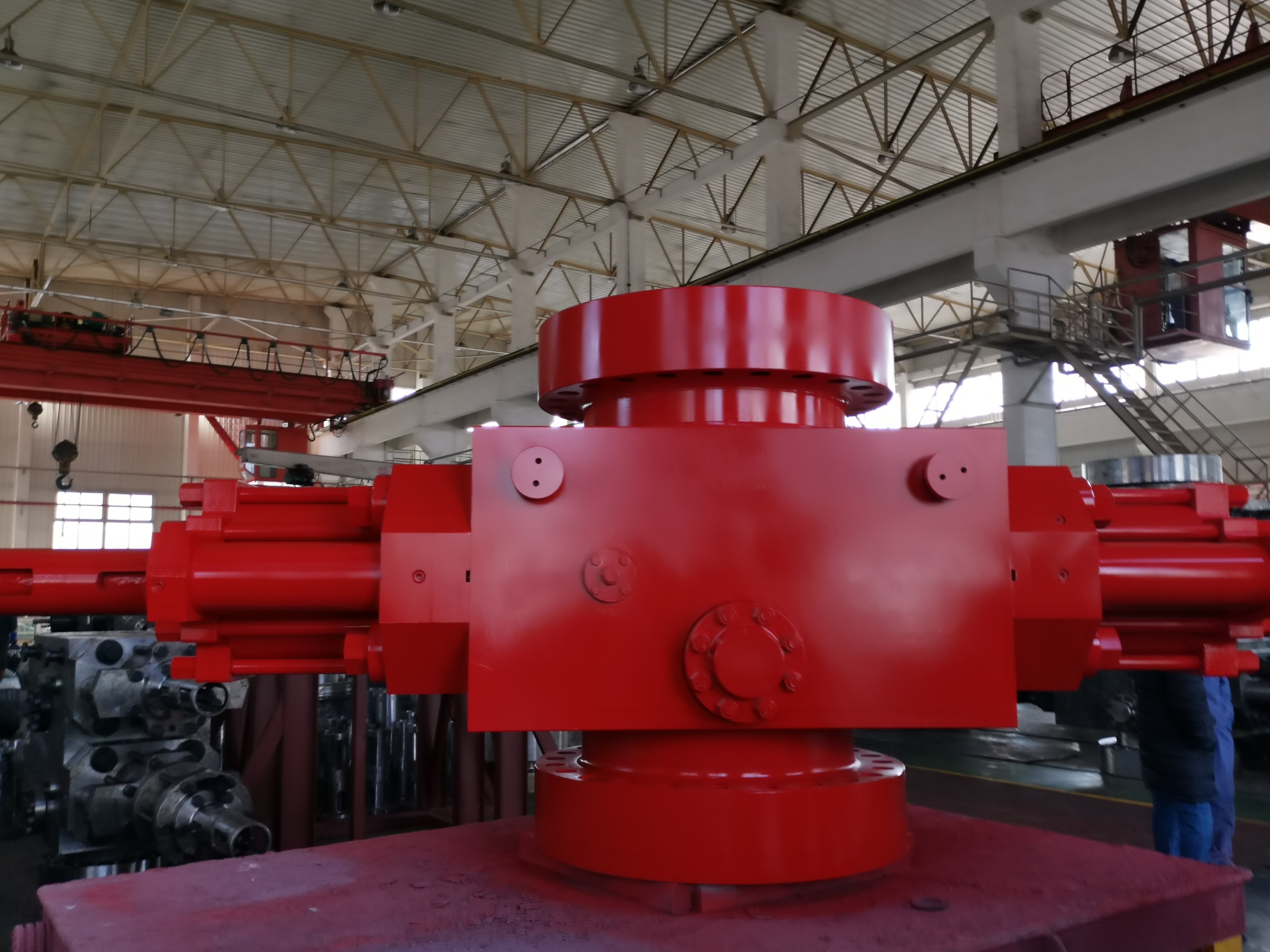

7 1/16" 15000psi 단일 램 플랜지 연결과 함께 폭발 방지기
RAM BOP 유형
1) 파이프 램스
웅덩이 또는 폭발 방지 장치와 파이프 사이의 공간을 봉쇄합니다. 파이프 램이 웅덩이 지름과 외부 파이프의 만나는 지점 주위를 닫을 때,액체가 영역의 틈을 통과 할 수 없습니다이것은 고리 공간에서 액체가 흐르는 것을 방지하지만 드릴 파이프 내부의 흐름을 방해하지 않습니다.
2) 셰어 램스
이 폭발 방지 폐쇄 메커니즘 은 BOP 가 가동 될 때 마다 견고 하고 정확하게 꽂힌 철 刃 을 사용하여 뚫어지는 파이프 를 잘라냅니다. 그 후 뚫어지는 웅덩이를 단단히 봉쇄 합니다.다른 옵션이 만료될 경우, 석유 광장 운영자는 셰어 램을 사용하여 우물 압력을 다시 제어 할 수 있습니다. 그러나이 방법은 항상 마지막 수단이어야합니다.
기억 해야 할 중요한 팁은 절단 파이프가 절단 램프가 사용 된 후 BOP 스택에 매달려 있다는 것입니다.하지만 다른 끈은 손상되지 않습니다.
눈먼 양떼는
두꺼운 부품으로 만든 무거운 강철의 BOP입니다. 두 개의 강철 블록이 중앙에 모여 파이프가 들어오는 구멍을 막습니다.이 양떼는 파이프에 대한 공간이 없다는 것을 참고하십시오.이 램, 또한 밀봉 셰어 램으로 알려져, 사용
우물이 없어지면
굴착 줄. 폭발 방지 장치가 닫히면 튜브 또는 굴착 파이프를 끊을 수 있습니다. 또한 다른 BOP 유형이 압력 조절을 회복하지 못하는 경우 최후의 수단으로 사용됩니다.
(우리는 BOP를 제공 할 수 있습니다: 7 1/16 ∼ 30 ̊의 구멍 크기, 500psi ~ 20000psi의 압력, 아래 목록에 제한되지 않습니다.)
| 항목 | 오일 리그 폭발 방지 시스템의 사양 | |||||||||||||
| 크기와 모델 |
7 1/16" -3000psi |
7 1/16" -5000psi |
7 1/16" -100000psi |
9인치 3000psi |
9인치 -5000psi |
11인치 -3000psi |
11인치 -5000psi |
11인치 -10,000psi |
13 5/8′′ -3000psi |
13 5/8′′ -5000psi |
13 5/8′′ -10,000psi |
20 3/4′′ -3000psi |
21 1/4 인치 -5000psi |
26 3/4 ′′ -3000psi |
| 구멍 (mm/in) | 179.4 | 179.4 | 179.4 | 228.6 | 228.6 | 279.4 | 279.4 | 279.4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
| 7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
| 가등급 작업 압력 (MPa/psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
| 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | |
| 수직압 시험압 (MPa/psi) | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 105 | 31.5 | 70 | 31.5 |
| 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 15,000 | 4,500 | 10,000 | 4,500 | |
| 수압제어로 작동하는 가등기압 (MPa/psi) | 21/3,000 | |||||||||||||
| 권장 수압 작업 압력 밀폐 파이프 (MPa/psi) | 1218~1522psi | |||||||||||||
| 한 세트의 열린 양떼용 부피 | 36L | |||||||||||||
| 한 집합에 가까운 양떼의 부피 | 40L | |||||||||||||
| 수압유 출구 | NPT 1 | |||||||||||||
| 금속의 온도 등급 | T-20/250 ((-29°C~121°C) | |||||||||||||
| 비금속의 온도 등급 | BAB (-18°C~66°C~93°C) | |||||||||||||
| 우물 액체와 접촉하는 중간 물질 | NACE MR-01-75에 따라, API 16A 4판 표준을 충족 | |||||||||||||
