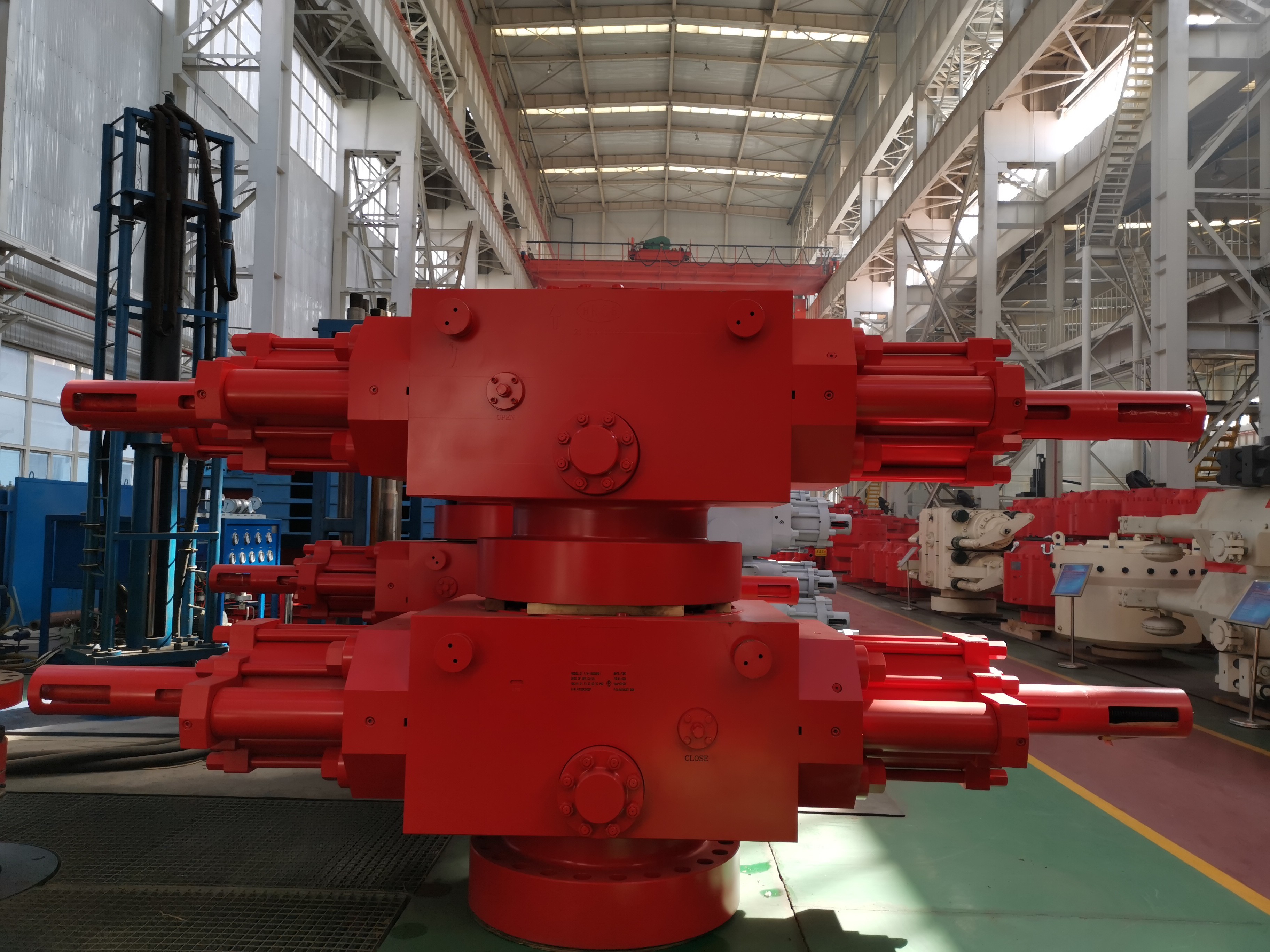

수압 열 및 닫기 부리 폭발 방지 제어 시스템 바닥 플랜지
폭발 방지 제어 시스템 도입
수압 또는 수동으로 작동하는 잠금 장치
2차 봉인도 포함됩니다.
평평하고 옆구리 구조 또는 수압 제어형 평평한 문 구조를 제공합니다.
옆문과 껍질은 세 개의 힌지를 통해 연결되어 있습니다.
밸브를 순차적으로 열고 닫기 위해 압력 막대 (C 타입 램 BOP) 를 사용한다.
가이드 프레임은 옆 문 끝에 위치하고 있다. 문을 열면, 램은 가이드 레일을 따라 당길 수 있으며, 특히 D 타입 램 BOP 피스톤 표시기를 교체할 수 있다.문을 열었을 때, ram는 안내 레일을 따라 당겨 교체 될 수 있습니다, 특히 D 타입 ram BOP 피스톤 표시기.
문을 열었을 때, ram는 안내 레일을 따라 당겨 교체 될 수 있습니다. 특히 D 타입 ram BOP 피스톤 표시기.
석유 통로가 의도적으로 숨겨져 있습니다.
양아리 구멍은 타원형입니다.
T에크니컬S폭발 방지 제어 시스템의 정밀화
| 항목 |
단일 램 보프 (부스터가 들어있어요) |
이중 램 BOP (부스터가 있는 한 방) |
||
| 모델 | 13 5/8-5000psi | 13 5/8-5000psi | ||
| 상부 연결형 | 톱니 모양 | 잎자루 | 톱니 모양 | 잎자루 |
| 하부 연결형 | 잎자루 | 잎자루 | 잎자루 | 잎자루 |
| 무게 kg | 5680 | 5888 | 10371 | 10651 |
| 높이 H mm | 750 | 960 | 1285 | 1495 |
| 중력 G mm | 490 | 515 | 805 | 830 |
| 성능 요구 수준 | PR2 | |||
| 지루함 | 346.1mm (13 5/8′′) | |||
| 수전압의 시험압 | 51.8MPa (7,500psi) | |||
| 가급적 작동 압력 | 34.5MPa (5,000psi) | |||
| 수압 제어 시스템 강도 압력 | 31.1MPa ((4,500psi) | |||
| 수압 제어 시스템 등급 작동 압력 | 20.7MPa (3,000psi) | |||
| 수압 제어 시스템의 권장 작동 압력 | 8.4·10·5MPa ((1,222·1,518psi) | |||
| 실린더 지름 | 342.9mm ((13 1/2′′) | |||
| 부스터 지름 | 250mm ((9 7/8 ") | |||
| 한 쌍의 램을 열 때 필요한 오일 부피 | 41L | |||
| 한 쌍의 램을 닫는 데 필요한 오일 부피 | 43L | |||
| 한 쌍의 램을 닫는 데 필요한 오일 부피 (booster) | 63L | |||
| 수압 제어 파이프 라인의 인터페이스 스레드 | NPT 1 | |||
| 옆 출구 사양 | 3 1/8′′-5,000psi | |||
| 온도 등급 | T-20/250 (~ 29~ 121°C) (또는 계약 대상) | |||
| 금속 물질의 온도 등급 | T20/250 (~ 29°C ~ 121°C) (또는 계약 대상) | |||
| 금속 물질의 온도 등급 | BAB ((극저압 -18°C, 연속 고온 66°C, 극 고온 93°C) (또는 계약 대상자) | |||
| 폐업 비율 | 10.83:1 | |||
| 종료 비율 (부스터와 함께) | 17.4:1 | |||
| 장착용 램 크기 |
CSO, 2 3/8′′, 2 7/8′′, 3 1/2′′, 4 1/2′′, 5′′, 5 1/2′′, 7′′, 9 5/8′′, 9 7/8′′, 4′′, 10 3/4′′, 7 5/8′′, 6 5/8′′, 7 1/2′′, 2 7/8′′, ′′5′′, 3 1/2′′, ′′5 1/2′′, 41/2′′, ′′7′′, 2 3/8′′, ′′3 1/2′′, 3 1/2′′, ′′5 7/8′′, 3 1/2′′2 7/8′′ 듀얼 홀, 2 7/8 "X3 1/2" 듀얼 홀, 일반 셰어 램, 황에 저항 셰어 램 참고:이 같은 유형의 캐머런 램을 설치 할 수 있습니다 (시어 램을 제외하고) |
|||
|
참고: BOP의 설계 및 제조는 API 스펙 16A 사양에 따라야 합니다. The parts contacting with well fluid within BOP shall be able to resist hydrogen sulfide stress corrosion and all metallic parts contacting with well fluid meet the requirements of NACE MR-01-75/ISO15156. (시어 램 제외)
|
||||
