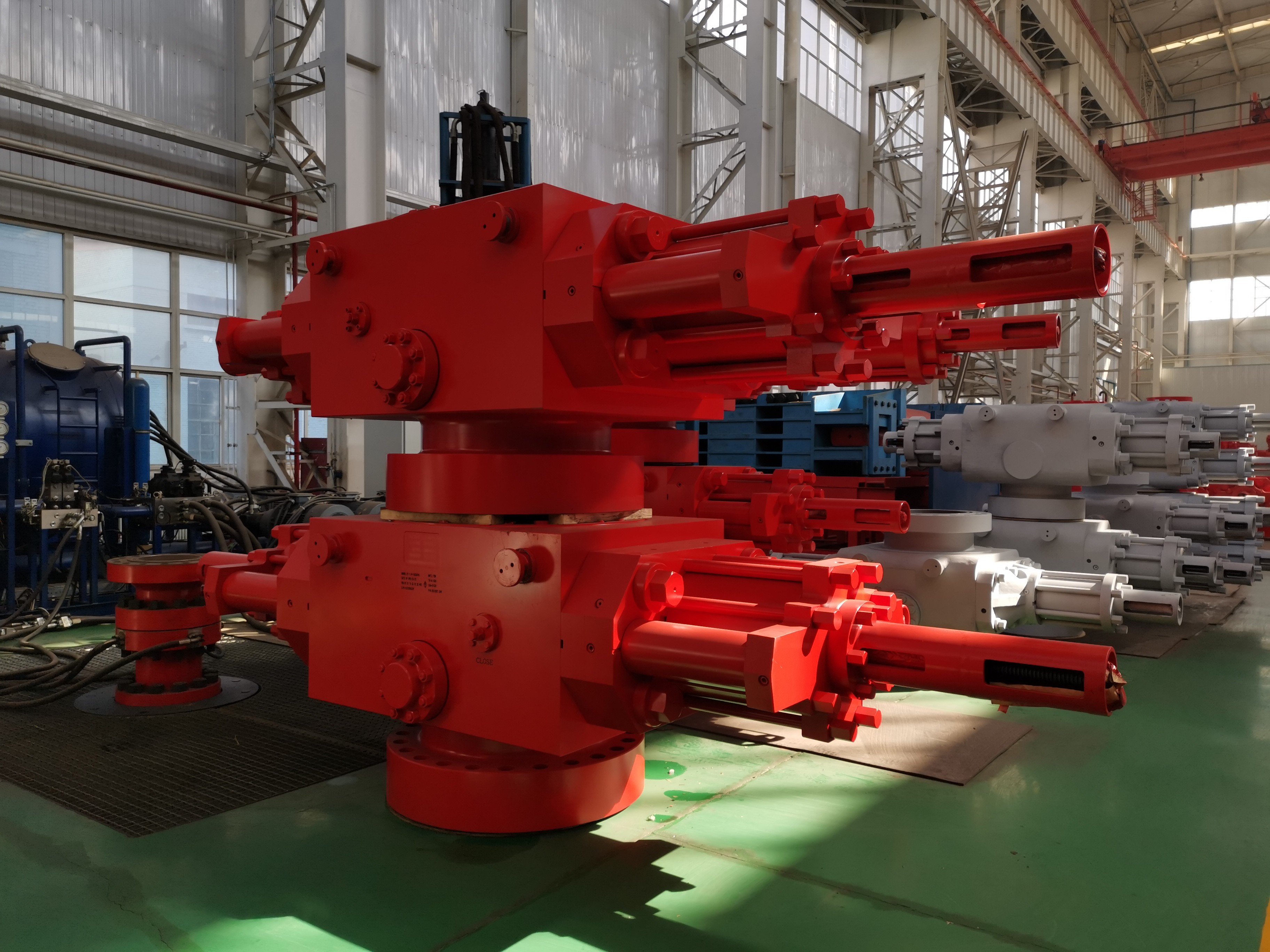

13 5/8 인치 -10000psi 뚫기 폭발 방지기
수압 램 뚫기 폭발 방지기는 다양한 기술적 요구 사항과 함께 작업 및 굴착 작업에 대한 핵심 도구입니다. 그것은 BOP 몸, 측면 출구, ram 몸,고품질의 도장 금속으로 만든 압력 운반 부품, 그리고 타원형 내부 방으로 스트레스 농도를 줄이고 밀폐 성능을 향상시키고 석유 우물 폭발을 효과적으로 예방합니다.
뚫기 폭발 방지 장치의 기술적 매개 변수 (타담 부스터 없이)
| 항목 | 단일 램 폭발 방지기 |
이중 램 폭발 예방제 |
||
| 사양 | 13 5/8 - 10,000psi SR BOP | 13 5/8- 10,000psi DR BOP | ||
| 최상 연결 | 톱니 모양 | 잎자루 | 톱니 모양 | 잎자루 |
| 하단 연결 | 잎자루 | 잎자루 | 잎자루 | 잎자루 |
| 높이 H mm | 850 | 1130 | 1415 | 1695 |
| 무게 |
5767kg (12,816파운드) |
6322kg (14,049파운드) | 10955 kg (24,344 lb) | 11510 kg (25,578 lb) |
| 도공 크기 | 3461mm (13 5/8") | |||
| 수정적 시험 압력 | 105MPa (15,000psi) | |||
| 가급적 작동 압력 | 70 MPa (10,000psi) | |||
| 수압 제어 시스템 강도 시험 압력 | 31.5 MPa ((4,500psi) | |||
| 수압 제어 시스템 등급 작동 압력 | 21 MPa (3,000psi) | |||
| 권장 수압 제어 작동 압력 | 8.4·10·5MPa ((1,200·1,500psi) | |||
| 실린더 지름 | 342.9mm ((13 1/2′′) | |||
| 램의 한 세트의 열기 방의 부피 | 41L | |||
| 램의 한 세트의 폐쇄 챔버 부피 | 43L | |||
| 수압 포트 스레드 | NPT 1 | |||
|
측면의 사양 출구 |
4 1/16′′- 10,000psi 또는 특정 계약에 따라 | |||
| 온도 차원 | T20 ((-29~121°C) 또는 특정 계약에 따라 | |||
| 닫기 비율 | 10.83: 1 | |||
| 램 크기 |
눈먼 RAM; 2 3/8 ′′, 2 7/8 ′′, 3 1/2 ′′, 4 1/2 ′′, 5 ′′, 5 1/2 ′′, 7 ′′, 9 5/8 ′′,9 7/8′′,정상 및 H2S 서비스 셰어 램,4′′, 10 3/4′′, 7 5/8′′, 6 5/8′′, 7 1/2′′, 2 7/8′′, ′′5′′, 3 1/2′′, ′′5 1/2′′, 4 1/2′′, ′′7′′, 2 3/8′′, ′′3 1/2′′,3 1/2′′5 7/8′′, 3 1/2′′ 듀얼 홀, 2 7/8′′ 듀얼 홀, 3 1/2′′X2 7/8 ′′ 듀얼 홀. 참고::의 같은 특이성캐머런 램스의 이온이 설치될 수 있습니다.안쪽 의 BOP(제외하면 깎기 램) |
|||
|
다른 설명: 의 설계 그리고 의 제조반지 의 의 발발 예방기 있습니다. 안쪽 합격 와 함께 의API 스펙트럼 16A 규범. 부식 물질에 대한 저항성 스트레스 의수소 디솔피드 내부의 부품 의 발발 예방기 안쪽 포함행동 와 함께 의 그래요 액체 일치한다 에 의 요구사항 지정된 안쪽NACE MR-01-75. |
||||
