제품 상세 정보:
|
| 종류: | 단일 램 Bop | 작업 압력: | 10000Psi |
|---|---|---|---|
| 소재: | ZG25CrNiMo 캐스티드 | 금속성 온도: | T-20/250 |
| 비금속 온도: | 배브 (-18C-121C) | 이명: | 석유 굴착 장치 파열 방지 장치 |
| H2S: | H2S 정비, 미국 부식 기술자 협회 규격 0175 표준하고 인사하세요 | API: | API 16A |
| 강조하다: | 뚫기 단일 램 보프,셰퍼 타입 오일 리그 폭발 방지기,단일 램 보프 10000psi |
||

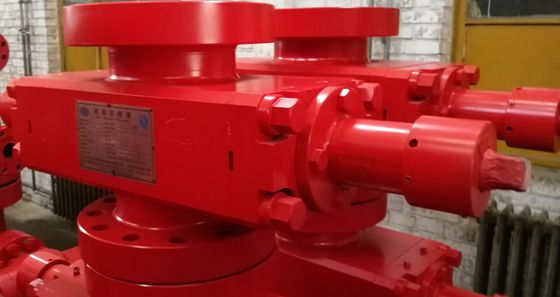

뚫기 단일 램 보프 셰퍼 타입 오일 리그 폭발 방지기
램 BOP는 껍질과 우물머리 사이의 공간을 봉쇄하도록 설계되었습니다. 닫힌 경우, 굴착 액체의 순환, 압력 방출,그리고 BOP 몸의 측면 출구에 연결 된 BOP 또는 파이프 라인 아래에 위치한 스풀을 통해 우물을 죽여비상사태에서, ram BOP는 구멍에 구멍을 잘라서 봉쇄 할 수 있습니다.바램 BOP의 변동 도공 라임은 특정 범위 내에서 다양한 크기의 케이스와 파이프 사이의 고리 공간을 봉인 할 수 있습니다.
싱글 램 보프의 기술적 매개 변수
| 항목 | 부스터가 있는 단일 RAM BOP | 부스터와 함께 두 배 RAM BOP | ||
| 크기 | FZ35-70 | 2FZ35-70 | ||
| 최상 연결 유형 | 톱니 모양 | 잎자루 | 톱니 모양 | 잎자루 |
| 바닥 연결 유형 | 잎자루 | 잎자루 | 잎자루 | 잎자루 |
| 무게 (kg) |
6898 (14,320 파운드) |
7433
|
12122 (26,555파운드) |
12657 (27,800파운드) |
| 높이 (mm) | 960 | 1250 | 1491 | 1775 |
| 지루함 | 346.1mm (13 5/8′′) | |||
| 수정압 시험 압력 | 105MPa (15,000psi) | |||
| 가급적 작동 압력 | 70MPa (10,000psi) | |||
| 수압 제어 시스템 강도 작동 압력 | 31.5MPa ((4,500psi) | |||
| 수압 제어 시스템 등급 작동 압력 | 21MPa (3,000psi) | |||
| 권장 수압 제어 작동 압력 | 8.4~10.5MPa (~1,200~1,500psi) | |||
| 수압 실린더 구멍 | 342.9mm ((13 1/2′′) | |||
| 부스터 보러 | 250mm ((9 7/8 ") | |||
| 램 오일 볼륨의 한 세트를 열 | 29.5 L | |||
| 램 오일 볼륨의 한 세트를 닫으십시오 | 33.5 L | |||
| 램 오일 볼륨의 한 세트를 닫아 (부스터 포함) | 54L | |||
| 튜브의 연결 관절 | NPT 1 | |||
| 출구 크기 | 계약에 따라 4 1/16′′-10,000psi | |||
| 온도 등급 | 계약에 따라 T20 (~ ~ ~ ~ 121°C) | |||
| 근접 비율 λ | 1:7.4 | |||
| 클로즈 비율 λ (부스터와 함께) | 1:11.4 | |||
|
참고: BOP 설계와 제조는 모두 API 스펙 16A를 충족합니다. 제공된 BOP는 H에 사용할 수 있습니다.2S 서비스 및 또한 NACE MR-01-75을 충족합니다. |
||||
목록 5장착용 램 크기
| 장착용 램 크기 | 최대 파이프 램은 10 3/4′′,5′′5 1/2′′VBR,2 7/8′′?? 5′′VBR,3 1/2′′?? 5′′VBR,5′′?? 7′′VBR,3 1/2′′복종, 2 7/8′′복종,2 3/8′′복종, 셰어 램 |
