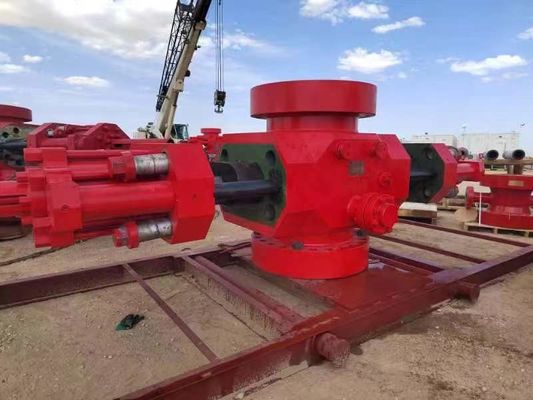

표준 보닛, 모두 주요한 밀봉면으로, 상단과 바닥 플랜지된 접속 (고객들의 요청으로서의 접속 형태)인 13 5/8"-10000 PSI 카메론 Ｕ 형태 단일 램 BOP은 코팅됩니다. 모든 환홈은 304 stainless,H2S 정비로 용접됩니다, 지정 미국 부식 기술자 협회 규격 0175, COC과 데이터북과 API 이름 이니셜이 새겨지, 수력 열리고 마감인 API 16A 4번째 Ｅ하고 인사하세요.
(텐덤 부스터 없이) Ram BOP의 기술적인 매개 변수
| 항목 | 단일 램 분출방지기 |
이중 램 폭발 방해물 |
||
| 상술 | 13 5/8 " - 10,000psi SR는 구타합니다 | 13 5/8 " - 10,000psi DR는 구타합니다 | ||
| 상부 연결 | 스터딩됩니다 | 플랜지됩니다 | 스터딩됩니다 | 플랜지됩니다 |
| 최저 접속 | 플랜지됩니다 | 플랜지됩니다 | 플랜지됩니다 | 플랜지됩니다 |
| 높이 Ｈ 밀리미터 | 850 | 1130 | 1415 | 1695 |
| 중량 |
5767 ㎏ (12,816 파운드) |
6322 ㎏ (14,049 파운드) | 10955 ㎏ (24,344 파운드) | 11510 ㎏ (25,578 파운드) |
| 구멍 내경 | 346. 1 밀리미터 (13 5/8″) | |||
| 수압시험 압력 | 105MPa (15,000psi) | |||
| 정격작업 압력 | 70 MPa (10,000psi) | |||
| 유압제어방식 강도 시험압력 | 31.5 MPa(4,500psi) | |||
| 압력으로 일하여 평가된 유압제어방식 | 21 MPa(3,000psi) | |||
| 추천된 유압 제어 운영 압력 | 8.4~10.5MPa(1,200~1,500psi) | |||
| 실린더 직경 | 342.9 mm(13 1/2″) | |||
| 챔버 부피를 한쌍의 Ram에게 열어주기 | 41L | |||
| 한쌍의 Ram을 위한 닫히는 챔버 크기 | 43L | |||
| 유압 포트의 스레드 | NPT 1 | |||
|
옆의 상술 수단 |
4 1/16″- 10,000psi 또는 특정 계약에 따른 것 | |||
| 온도 그레이드 | T20(-29~121C) 또는 특정 계약에 따른 것 | |||
| 폐쇄율 | 10.83 : 1 | |||
| Ram 사이즈 |
블라인드 램 ; 2 3/8 ″ ,2 7/8 ″ ,3 1/2 ″ ,4 1/2 ″ ,5 ″ ,5 1/2 ″ ,7 ″ ,9 5/8 ″ ,9 7/8 ″, 정상적이고 H2S 서비스 전단 램, 4 ″, 10 3/4″, 7 5/8″, 6 5/8″, 7 1/2″,2 7/8″~5″,3 1/2″~5 1/2″,4 1/2″~7″, 2 3/8″ ~3 1/2″,3 1/2″~5 7/8″, 3 1/2″dual 홀, 2 7/8″dual 홀, 3 1/2″X2 7/8 " 듀얼 홀. 기록 :카메론 RAM의 똑같은 상술은 BOP에 설치될 수 있습니다. (전단 램을 제외하세요) |
|||
|
다른 기술 : 디자인과 분출방지기의 제작은 API Spec 16A 기준에 따라 있습니다. 건강한 액체에 접한 분출방지기의 내부 부품의 이황화수소의 부식성인 스트레스에 대한 저항은 미국 부식 기술자 협회 규격 MR-01-75에 명시된 요구에 따릅니다. |
||||
