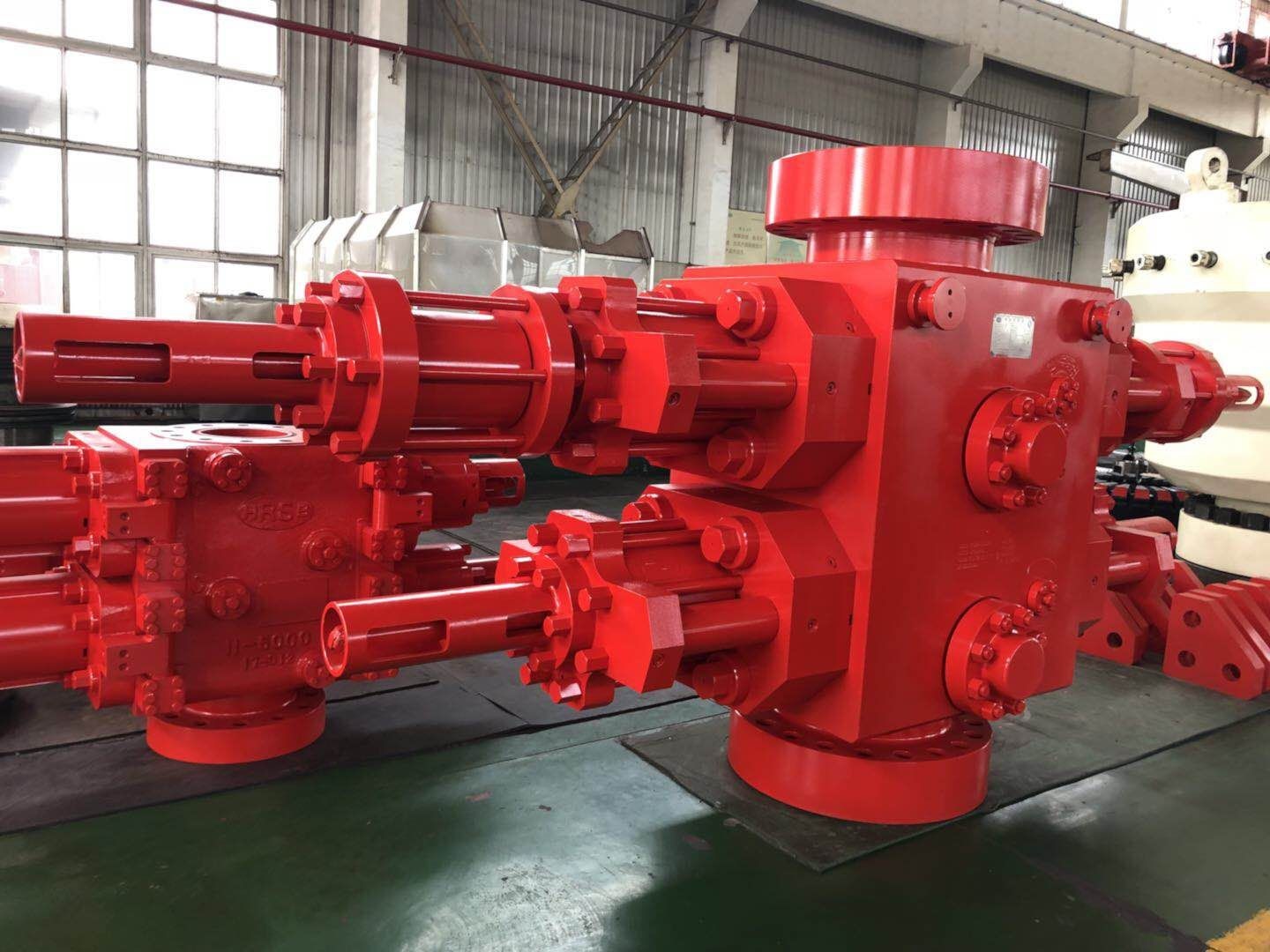

고객들의 요구조건), 텐덤 부스터들과 탑 케비티에 따른 13 5/8"-10000psi 이중 램 분출방지기, 위와 하부 플랜지는 5 1/2 " S135 학년 드릴 파이프를 깎을 수 있습니다, 그것이 미국 부식 기술자 협회 규격 0175, H2S 정비, 지정 API 16A 최신판, API 이름 이니셜이 새겨지 만납니다.
(텐덤 부스터 없이) Ram BOP의 기술적인 매개 변수
| 항목 | 단일 램 분출방지기 |
이중 램 폭발 방해물 |
||
| 상술 | 13 5/8 " - 10,000psi SR는 구타합니다 | 13 5/8 " - 10,000psi DR는 구타합니다 | ||
| 상부 연결 | 스터딩됩니다 | 플랜지됩니다 | 스터딩됩니다 | 플랜지됩니다 |
| 최저 접속 | 플랜지됩니다 | 플랜지됩니다 | 플랜지됩니다 | 플랜지됩니다 |
| 높이 Ｈ 밀리미터 | 850 | 1130 | 1415 | 1695 |
| 중량 |
5767 ㎏ (12,816 파운드) |
6322 ㎏ (14,049 파운드) | 10955 ㎏ (24,344 파운드) | 11510 ㎏ (25,578 파운드) |
| 구멍 내경 | 346. 1 밀리미터 (13 5/8″) | |||
| 수압시험 압력 | 105MPa (15,000psi) | |||
| 정격작업 압력 | 70 MPa (10,000psi) | |||
| 유압제어방식 강도 시험압력 | 31.5 MPa(4,500psi) | |||
| 압력으로 일하여 평가된 유압제어방식 | 21 MPa(3,000psi) | |||
| 추천된 유압 제어 운영 압력 | 8.4~10.5MPa(1,200~1,500psi) | |||
| 실린더 직경 | 342.9 mm(13 1/2″) | |||
| 챔버 부피를 한쌍의 Ram에게 열어주기 | 41L | |||
| 한쌍의 Ram을 위한 닫히는 챔버 크기 | 43L | |||
| 유압 포트의 스레드 | NPT 1 | |||
|
옆의 상술 수단 |
4 1/16″- 10,000psi 또는 특정 계약에 따른 것 | |||
| 온도 그레이드 | T20(-29~121C) 또는 특정 계약에 따른 것 | |||
| 폐쇄율 | 10.83 : 1 | |||
| Ram 사이즈 |
블라인드 램 ; 2 3/8 ″ ,2 7/8 ″ ,3 1/2 ″ ,4 1/2 ″ ,5 ″ ,5 1/2 ″ ,7 ″ ,9 5/8 ″ ,9 7/8 ″, 정상적이고 H2S 서비스 전단 램, 4 ″, 10 3/4″, 7 5/8″, 6 5/8″, 7 1/2″,2 7/8″~5″,3 1/2″~5 1/2″,4 1/2″~7″, 2 3/8″ ~3 1/2″,3 1/2″~5 7/8″, 3 1/2″dual 홀, 2 7/8″dual 홀, 3 1/2″X2 7/8 " 듀얼 홀. 기록 :카메론 RAM의 똑같은 상술은 BOP에 설치될 수 있습니다. (전단 램을 제외하세요) |
|||
|
다른 기술 : 디자인과 분출방지기의 제작은 API Spec 16A 기준에 따라 있습니다. 건강한 액체에 접한 분출방지기의 내부 부품의 이황화수소의 부식성인 스트레스에 대한 저항은 미국 부식 기술자 협회 규격 MR-01-75에 명시된 요구에 따릅니다. |
||||
