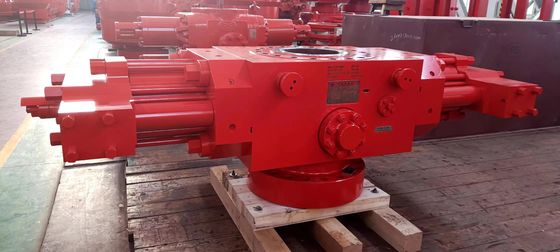

단일 램 BOP
부스터와 이중 램 BOP의 기술 명세서
| 항목 |
단일 램 bop (증폭기와 함께) |
이중 램 BOP (증폭기와 한 챔버) |
||
| 모델 | 13 5/8"-5000psi | 13 5/8"-5000psi | ||
| 상위 연접 방식 | 스터딩됩니다 | 플랜지됩니다 | 스터딩됩니다 | 플랜지됩니다 |
| 더 낮은 연접 방식 | 플랜지됩니다 | 플랜지됩니다 | 플랜지됩니다 | 플랜지됩니다 |
| 체중 Kg | 5680 | 5888 | 10371 | 10651 |
| 높이 Ｈ 밀리미터 | 750 | 960 | 1285 | 1495 |
| 중력 Ｇ 밀리미터 | 490 | 515 | 805 | 830 |
| 실적 요구 기준 | PR2 | |||
| 구멍 | 346.1 밀리미터 (13 5/8″) | |||
| 정수 압력에서의 시험압력 | 51.8MPa (7,500psi) | |||
| 정격작업 압력 | 34.5MPa (5,000psi) | |||
| 유압제어방식 강도 압력 | 31.1MPa(4,500psi) | |||
| 압력으로 일하여 평가된 유압제어방식 | 20.7MPa(3,000psi) | |||
| 추천된 유압제어방식 작동 압력 | 8.4~10.5MPa(1,222~1,518psi) | |||
| 실린더 직경 | 342.9 mm(13 1/2″) | |||
| 부스터 지름 | 250 mm(9 7/8″) | |||
| 오일양은 램의 한 쌍을 열음으로써 요구했습니다 | 41L | |||
| 오일양은 램의 한 쌍을 마무리함으로써 요구했습니다 | 43L | |||
| 오일양은 RAM(부스터)의 한 쌍을 마무리함으로써 요구했습니다 | 63L | |||
| 유압 제어 배관계의 인터페이스 스레드 | NPT 1 | |||
| 사이드 배출구의 상술 | 3 1/8″-5,000psi | |||
| 온도 정격 | T-20/250 (- 29~121C) (또는 계약에 대한 주제) | |||
| 금속 재료의 온도 그레이드 | T20 / 250 (- 29~121C) (또는 계약에 대한 주제) | |||
| 금속 재료의 온도 그레이드 | 배브 (극단적 저압이 -18C, 연속적인 고온 66C, 극고온 93C) (또는 계약에 대한 과목) | |||
| 폐점 비율 | 10.83:1 | |||
| (증폭기와 함께) 폐점 비율 | 17.4:1 | |||
| 맞춤을 위한 Ram 사이즈 |
CSO, 2 3/8″, 2 7/8″, 3 1/2″, 4 1/2″, 5″, 5 1/2″, 7″, 9 5/8″, 9 7/8″, 4″,10 3/4″, 7 5/8″, 6 5/8″, 7 1/2″, 2 7/8″~5″, 3 1/2″~5 1/2″, 41/2″~7″, 2 3/8″~3 1/2″, 3시 1분/2″~5 7/8″, 3 1/2″dual 블랙홀, 2 7/8″dual 블랙홀, 2 7/8″X3 1/2″dual 블랙홀, 보통 전단 램, 황 저항 전단 램 기록 :그것은 (전단 램을 제외하고) 같은 유형 카메론 Ram을 설치할 수 있습니다 |
|||
|
기록 : BOP의 설계와 생산은 API Spec 16A 상술의 대상입니다. BOP 이내에 유정 유체와 접촉하는 일부는 황화 수소 응력 부식에 저항할 수 있을 것이고 유정 유체와 접촉하는 모든 금속성 부분이 미국 부식 기술자 협회 규격 MR-01-75/ISO15156을 위한 요구조건을 충족시킵니다.(전단 램을 제외하고)
|
||||
