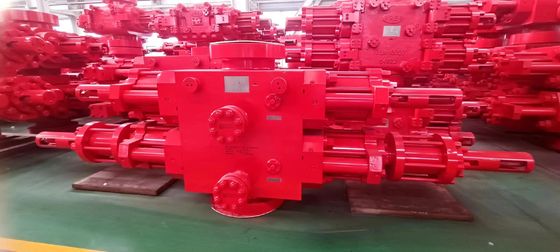

Ram 분출방지기의 기술적인 매개 변수
| 항목 | 단일 램 분출방지기 | 이중 램 분출방지기 | ||
| 상술 | 11"-5,000psi BOP | 11"-5,000psi BOP | ||
| 상부 연결 | 스터딩됩니다 | 플랜지됩니다 | 스터딩됩니다 | 플랜지됩니다 |
| 최저 접속 | 플랜지됩니다 | 플랜지됩니다 | 플랜지됩니다 | 플랜지됩니다 |
| 높이 Ｈ 밀리미터 | 787 | 1230 | 1472 | |
| 중량 |
3779 ㎏
|
7050 ㎏
|
7296㎏
|
|
| 구멍 내경 | 279.4 밀리미터 (11″) | |||
| 수압시험 압력 | 52.5MPa (7500psi) | |||
| 정격작업 압력 | 35 MPa (5,000psi) | |||
| 유압제어방식 강도 시험압력 | 31.5 MPa(4,500psi) | |||
| 압력으로 일하여 평가된 유압제어방식 | 21 MPa(3,000psi) | |||
| 추천된 유압 제어 운영 압력 | 8.4~10.5MPa(1,200~1,500psi) | |||
| 챔버 부피를 한쌍의 Ram에게 열어주기 | 27 Ｌ | |||
| 한쌍의 Ram을 위한 닫히는 챔버 크기 | 26 Ｌ | |||
| 유압 포트의 스레드 | NPT 1 | |||
| 사이드 배출구의 상술 | 3 1/8″-5,000psi 또는 특정 계약에 따른 것 | |||
| 온도 그레이드 | T20(-29~121C) 또는 특정 계약에 따른 것 | |||
| Ratioλ을 종결시키세요 | 1:11.79 | |||
|
다른 기술 : 디자인과 분출방지기의 제작은 API Spec 16A 기준에 따라 있습니다. 건강한 액체에 접한 분출방지기의 내부 부품의 이황화수소의 부식성인 스트레스에 대한 저항은 미국 부식 기술자 협회 규격 MR-01-75에 명시된 요구에 따릅니다. |
||||
사용가능한 RAM의 표 5 상술
| 블라인드 램 ; 2 3/8″,2 7/8″,3 ", 3 1/2″,4 1/2″,5″,5 1/2″,6 5/8″,7″, 전단 램, 2 7/8″~5″, 2 3/8″~3 1/2″ |
