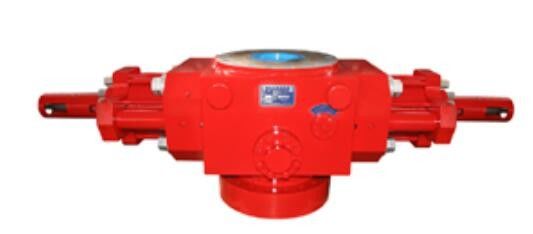

11INCH 15000psi 밥 분출방지기 카메론 / 셰이퍼 타입
밥 분출방지기 도입
1. 밥 분출방지기 신체와 옆으로 들어가는 입구는 합금 강으로 만들어집니다 ;
2. 사용 밀봉은 옆으로 들어가는 입구의 봉합을 향상시키기 위해 집회를 울립니다 ;
3. 밥 분출방지기 사용 소수점형 램. 그것을 밀봉하는 것에 더 믿을 만하고 변하도록 더 쉽게 하면서, 앞 램 충돌은 상부 램 충돌에서 분리됩니다 ;
4. 묻힌 석유 방법 내측바디를 사용하세요. 로딩 힌지는 유압식 힌지에서 분리됩니다 ;
5. 소형 힌지 구조는 그것을 모이고 분해되도록 쉽게 합니다 ;
6. 밥 분출방지기는 압력을 지닐 때마다 스트레스 피크 값을 감소시키기 위해 4 라운드 모서리와 아크형상 본체 챔버를 완화공단면으로 이용합니다 ;
7. Ram 공동은 밥이 해외에서 만든 같은 유형의 램 어셈블리로 설비될 수 있습니다 ;
8. 플랜지 홈은 정렬시킨 스테인레스 강입니다.
(우리는 밥을 제공할 수 있습니다 : 7 1/16부터 30까지 구멍 내경이 아래의 목록에서 제한되지 않는) 500psi 내지 20000psi로부터 가압합니다
| 항목 | Ram 밥을 위한 상술 | |||||||||||||
| 사이즈와 모델 |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
7 1/16″ -100000psi |
9″- 3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
11″ -10000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
13 5/8″ -10000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
26 3/4" -3000psi |
| 구멍 (mm/in.) | 179.4 | 179.4 | 179.4 | 228.6 | 228.6 | 279.4 | 279.4 | 279.4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
| 7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
| 정격작업 압력 (MPa/psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
| 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | |
| 정수 압력 테스팅 압력 (MPa/psi) | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 105 | 31.5 | 70 | 31.5 |
| 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 15,000 | 4,500 | 10,000 | 4,500 | |
| 수력 통제된 정격작업 압력 (MPa/psi) | 21/3,000 | |||||||||||||
| 추천된 수력 동작 압력 밀폐 파이프 (MPa/psi) | 1218~1522psi | |||||||||||||
| 열린 한 셋트 램을 위한 크기 | 36 Ｌ | |||||||||||||
| 가까운 것 세트 램을 위한 크기 | 40 Ｌ | |||||||||||||
| 작동유의 수단 | NPT 1 " | |||||||||||||
| 금속의 온도 그레이드 | T-20/250(-29C~121C) | |||||||||||||
| 비금속계의 온도 그레이드 | 배브 (-18C~66C~93C) | |||||||||||||
| 잘 유동적인 것 접촉하는 매체 소재 | 미국 부식 기술자 협회 규격 MR-01-75에 대한 페르, API 16A 4번째 판 표준하고 인사하세요 | |||||||||||||
