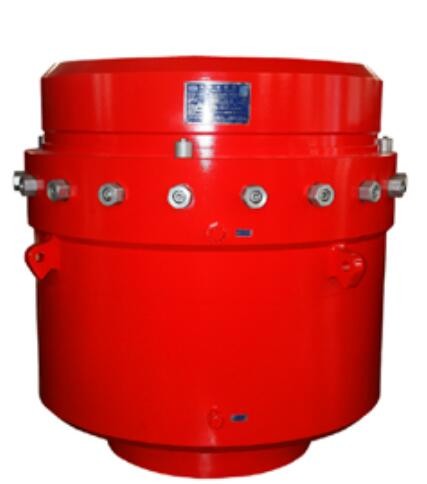

21 1/4" 2000 Psi Hydril Annular 밥 API 표준
Hydril Annular 밥 유압 제어 시스템과 함께 사용되는 환형 밥는 파이프가 구멍에서 사용될 때 다양한 크기의 환형을 밀봉합니다.환형 밥는 파이프가 없을 때 켈리, 코어링 도구, 케이블, 와이어 로프 등에 의해 형성되는 환형 공간과 유정을 밀봉할 수도 있습니다.
hydril 환형 밥 사양
(우리는 밥를 제공할 수 있습니다: 보어 크기 7 1/16" ~ 30", 압력 500psi ~ 20000psi, 아래 목록에 제한 없음)
| 안건 | 환형 밥 사양 | |||||||||
| 크기 및 모델 |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
9″ -3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
| 보어(mm/in.) |
179.4 7월 16일 |
179.4 7월 16일 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
| 정격 작동 압력(MPa/psi) |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
| 정수압 테스트 압력(MPa/psi) |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
31.5 4,500 |
70 10,000 |
| 유압 제어 정격 작동 압력(MPa/psi) | 21/3,000 | |||||||||
| 권장 유압 작동 압력 밀봉 파이프(MPa/psi) | 1,218～1,522psi | |||||||||
| 최대(MPa/psi)에서 파이프 없이 작동 압력 밀봉 우물 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
| (MPa/psi)에서 파이프 없이 권장되는 유압 작동 압력 밀봉 우물 | ≤10.5/1,500 | |||||||||
| 최대 열기오일량(L) | 15 | 15 | 22.8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| 닫기 최대오일량(L) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| 2개의 리프팅 링(t)으로 웨이트를 들어 올리십시오. | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| 작동유의 출구 | NPT 1” | |||||||||
| 금속의 온도 등급 | T-20/250(-29℃～121℃) | |||||||||
| 비금속의 온도 등급 | BAB (-18℃~66℃~93℃) | |||||||||
| 우물 액체와의 중간 재료 접촉 | NACE MR-01-75에 따라 API 16A 4판 표준 충족 | |||||||||
