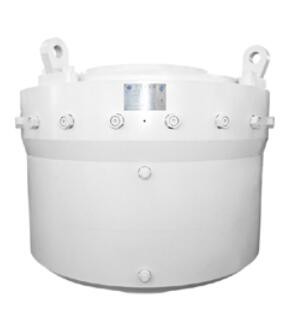

구멍을 뚫기 위한 476.3 Mm 18 3/4 인치 고리 모양 분출방지기
고리 모양 분출방지기 밥 스택 들판은 개방 홀을 가로질러 드릴 파이프 주위에 좋은 차단을 수행함에 있어 그리고 드릴 스트링에 시어링을 수행해서 그것의 효율을 입증했습니다. 여기에서 당신은 셰이퍼 밥 램과 고리 모양 방해물 유형 성분과 기능을 이해할 수 있을 것입니다.
(우리는 밥을 제공할 수 있습니다 : 아래의 목록에서 제한하지 못하면서, 7 1/16부터 30까지 구멍 내경이 500psi 내지 20000psi로부터 가압합니다)
| 항목 | 고리 모양 밥을 위한 상술 | |||||||||
| 사이즈와 모델 | 7 1/16″-3000psi | 7 1/16″-5000psi | 9″-3000psi | 9″-5000psi | 11″-3000psi | 11″-5000psi | 13 5/8″-3000psi | 13 5/8″-5000psi | 20 3/4″-3000psi | 21 1/4″-5000psi |
| 通mm/in은 (mm/in.)를 지녔습니다 | 179.4 7 1/16 | 179.4 7 1/16 | 228.6 9 | 228.6 9 | 279.4 11 | 279.4 11 | 346.1 13 5/8 | 346.1 13 5/8 | 527 20 3/4 | 539.8 21 1/4 |
| 정격작업 압력 (MPa/psi) | 21 3,000 | 35 5,000 | 21 3,000 | 35 5,000 | 21 3,000 | 35 5,000 | 21 3,000 | 35 5,000 | 21 3,000 | 35 5,000 |
| 정수 압력 테스팅 압력 (MPa/psi) | 42 6,000 | 70 10,000 | 42 6,000 | 70 10,000 | 42 6,000 | 70 10,000 | 42 6,000 | 70 10,000 | 31.5 4,500 | 70 10,000 |
| 수력 통제된 정격작업 압력 (MPa/psi) | 21/3,000 | |||||||||
| 추천된 수력 동작 압력 밀폐 파이프 (MPa/psi) | 1,218~1,522psi | |||||||||
| 맥스. (MPa/psi)의 파이프 없이 잘 압력 밀봉으로 일하기 | 10.5 1,500 | 17.5 2,500 | 10.5 1,500 | 17.5 2,500 | 10.5 1,500 | 17.5 2,500 | 10.5 1,500 | 17.5 2,500 | 10.5 1,500 | 17.5 2,500 |
| 잘 (MPa/psi)의 파이프 없이 추천된 수력 작업 압력 밀봉 | ≤10 .5/1,500 | |||||||||
| 열린 맥스. 오일양 (L) | 15 | 15 | 22.8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| 가까운 맥스. 오일양 (L) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| 2 인양 링 (t)에 의해 중량을 높이세요 | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| 작동유의 수단 | NPT 1 " | |||||||||
| 금속의 온도 그레이드 | T-20/250(-29C~121C) | |||||||||
| 비금속계의 온도 그레이드 | 배브 (-18C~66C~93C) | |||||||||
| 잘 유동적인 것 접촉하는 매체 소재 | 미국 부식 기술자 협회 규격 MR-01-75에 대한 페르, API 16A 4번째 판 표준하고 인사하세요 | |||||||||
