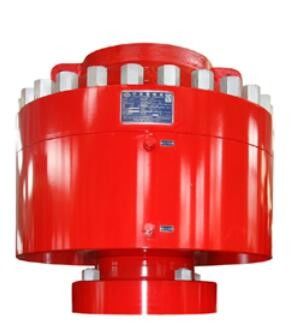

수원 고리 모양 방해물은 13 5/8"-3000psi를 구타합니다
고리 모양 방해물 Bop은 폭발 사고를 막기 위해 석유 시험, 개수, 추공 완성과 동작 프로세스를 위한 유정에서 차단됩니다, 1, 고리 모양 방해물 Bop으로의 완전히 둘러싸이고 반-폐쇄형 2가지 기능이 작동하도록 쉬운 단순 구조를 가집니다, 저항하고 고압력이 특성이 폭발 안전 유전 봉합 수원을 방지하는데 사용됩니다.
어떻게 고리 모양 BOP이 일합니다
마감되고 - 작동유가 확장형 포트안으로 쏟아 부을 때, 요소 내부는 높이고 관모양인 파이프 / 속으로 밀려들어 갈 것입니다.
열리고 - 다른 한편으로는, 유압유가 레트랙트 공항안으로 쏟아 부으면, 요소는 관모양인 것 공개함에 있어 결과로 생겨 아래로 밀려질 것입니다.
고리 모양 대 RAM BOP
고리 모양 분출방지기는 여러 기능을 드릴링 조작에서 수행합니다. 그것은 배관과 케이스와 드릴 파이프 사이의 환상 공간을 밀봉합니다. 그것은 또한 케이스 또는 배관 또는 드릴 파이프가 보오링공의 밖에 있을 때 밀봉을 유지하는 것을 돕습니다. RAM 분출방지기와는 달리, 고리 모양 BOP은 다른 크기의 다양한 파이프를 밀봉할 수 있습니다.
고리 모양 방해물 Bop 스펙
|
항목 |
고리 모양 BOP을 위한 상술 |
|||||||||
|
사이즈와 모델 |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
9″ -3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
|
구멍 (mm/in.)에서 밀리미터 / |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
|
정격작업 압력 (MPa/psi) |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
|
정수 압력 테스팅 압력 (MPa/psi) |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
31.5 4,500 |
70 10,000 |
|
수경성 통제된 정격작업 압력 (MPa/psi) |
21/3,000 |
|||||||||
|
추천된 수력 동작 압력 밀폐 파이프 (MPa/psi) |
1,218~1,522psi |
|||||||||
|
맥스. (MPa/psi)의 파이프 없이 잘 압력 밀봉으로 일하기 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
|
잘 (MPa/psi)의 파이프 없이 추천된 수력 작업 압력 밀봉 |
≤10 .5/1,500 |
|||||||||
|
열린 맥스. 오일양 (L) |
15 |
15 |
22.8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
|
가까운 맥스. 오일양 (L) |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
|
2 인양 링 (t)에 의해 중량을 높이세요 |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
|
작동유의 수단 |
NPT 1 " |
|||||||||
|
금속의 온도 그레이드 |
T-20/250(-29C~121C) |
|||||||||
|
비금속계의 온도 그레이드 |
배브 (-18C~66C~93C) |
|||||||||
|
매체 소재는 잘 유동적인 것 접촉합니다 |
미국 부식 기술자 협회 규격 MR-01-75에 대한 페르, API 16A 4번째 판 표준하고 인사하세요 |
|||||||||
