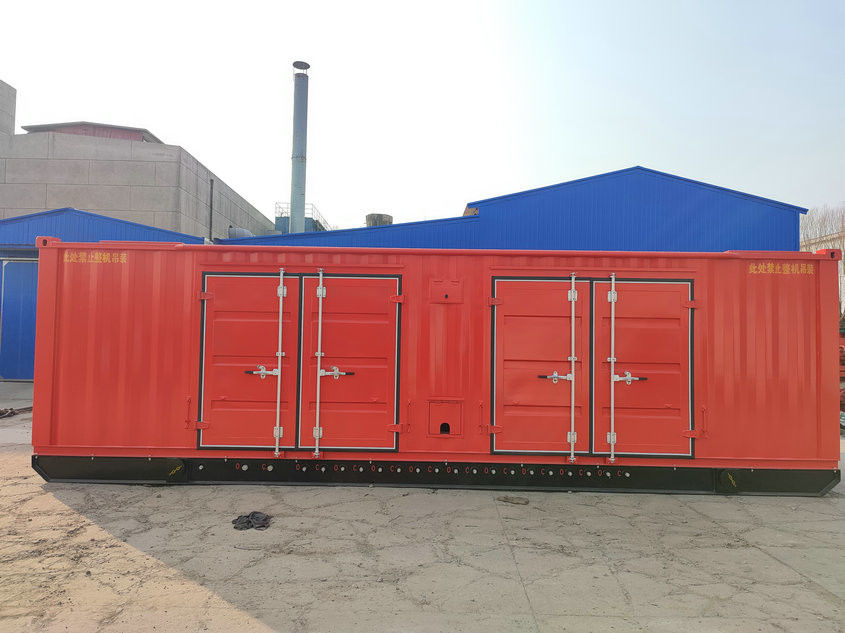

API Spec. 16D 쿠미 밥 제어 유닛 석유와 천연가스 산업
쿠미 밥 제어 유닛은 특수 기기이며, 그것이 석유와 천연가스 산업에서 시추 또는 개수 동안 밥, 수압 쵸크, 삭제 시스템과 다이버터 장비와 분출방지기를 위한 없어서는 안 되는 장비를 제어하는데 사용됩니다.
매개 변수
| | 제어대상의 수 | 축적자 세트 | 효과적 석유의 거래량 저장소 (L) | 펌프의 흐름 속도 | 원동력 (kW) | 동작 압력 (MPa) | |||
| 전체 양 | | 명목상 이용 가능한 크기 (L) | 전기적 펌프 (L/min) | 공기압 펌프 (ml/stroke) | ||||||
| 1 | FKQ240-3 | 3 | 40×6 | 120 | 560 | 20 | 165 | 11 | 21 | |
| 2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 3 | FKQ320-5 | 5 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 4 | FKQ400-5 | 5 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 5 | FKQ400-6 | 6 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 6 | FKQ480-5 | 5 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 7 | FKQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 9 | FKQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 11 | FKQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
| 12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 13 | FKQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 14 | FKQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 15 | FKQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 16 | FKQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 17 | FKQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 18 | FKDQ480-5 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 19 | FKDQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 21 | FKDQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 23 | FKDQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
| 24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 25 | FKDQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 26 | FKDQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 27 | FKDQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 29 | FKD640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 31 | FKD960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
중요한 기술
1. 밥 제어 시스템은 밥을 제어하는데 사용된 특별한 유압식 장치고 마감되고 열리기 위한 유압 밸브입니다. 상응하는 다른 유형과 밥 스택의 상술과 다른 애플리케이션 환경을 위한 요구에 적응하는 것을 위해, 로스헹은 다른 구조와 상술과 여러가지 유형의 밥 컨트롤 시스템즈를 설계했고 제조했습니다.
2. 리모트 컨트롤 패널은 독립적 펌프 단체의 두 세트를 갖추고 있습니다. 전기적 펌프
다른 흐름 속도와 공기압 펌프 또는 수동식 펌프는 제공될 수 있습니다. 로스헹은 차이나 스타로 축적자를 제공할 수 있습니다
다르 또는 ASME 또는 CE 마크. FKQ와 FKDQ 시리즈는 공기 매뉴얼이거나 공기 모터 유도화 감압 조정 밸브를 갖출 수 있고 FKD 시리즈가 밥에게 안정적이고 믿을 만한 운영 압력을 제공하기 위해, 전기 매뉴얼 감압 조정 밸브를 갖출 수 있습니다. FKD 일련에서, 4개 길 3 위치 밸브는 대기 온도를 낮추기 위해 적응시키는 주도 전자석을 있고 더 빠른 작동 응답을 가지고 있습니다.
3. 경보 장치는 고객의 요구에 따라 설비될 수 있습니다. 그것은 작동유 저장 용기에서 어큐뮬레이터 압과 공기 공급압과 액위를 모니터링합니다. 위에서 말한 매개 변수가 경보제한을 초과할 때, 들을 수 있고 시각 신호는 바로 나타날 것입니다.
4. 보조 딜르의 제어판은 세이가 무선제어로 더욱 멀리 비상시에는 안전 범위에서 밥을 운영하는데 사용될 수 있는 제어판은 드릴링 건설의 신뢰성을 향상시킨다고 규정할 수 있다는 것을 리모콘 panel.FKD와 FKDQ를 모니터링할 수 있는 고객의 요청에 따라 설비될 수 있습니다.
5. 시스템은 저온과 또 다른 특별한 보루 환경에 적응하기 위해, 격리된 건물, 에어컨들, 전열기, 탱크 히터, 공기 호스 번들을 위한 전기 난방 장치, 밥을 위한 가열 기구, 등을 갖추고 있을 수 있습니다.
기록 :
큐 : FKQ 일련은 살인자의 제어판과 멀리 있는 제어 창을 연결하기 위해 호스 번들을 사용하고, 딜러가 요소 공기 로터리 밸브를 운영하고, 멀리 있는 제어판이 4개 방법 3 위치 밸브를 운전하기 위해 실린더를 사용하고, 일련이 공기 매뉴얼 오우 공기압 모터 주도 감압 조정 밸브를 선택할 수 있습니다,
DQ : FKDQ 시리즈는 이야기 하는 사람의 패널과 리모트 컨트롤 패널을 연결하기 위해 신호 케이블을 사용합니다, 그들의 작동 소자가 터치 스크린 Ｒ Ｌ 크틱 버튼 리모트 컨트롤 패널이 공기 전동기 구동 감압 조정 밸브로, 4개 방법 3 위치 밸브를 운전하기 위해 실린더를 사용한다는 것 입니다.
Ｄ : FKD 시리즈는 달러의 패널과 리모트 컨트롤 패널을 연결하기 위해 신호 케이블을 사용합니다, 드로틀 작동 소자가 터치 스크린 오우 골틱 부롱 리모트 컨트롤 패널이 전기 발동기 주도 감압 조정 밸브로, 4개 방법 3 위치 밸브를 운전하기 위해 전자석을 사용한다는 것 입니다.
고객이 API Spec을 주문하고 싶으면. 16D 제어 시스템과 당신은 APl 모너그램을 그것에 표시할 필요가 있고 당신이 위에 APl Spec에 대해 " 밥 스택의 구성과 매개 변수 형태를 획득할 필요가 있습니다. 16D 제어 시스템 토지와 로스헹 판매 부서로부터의 표면) ". 상세한 주도하는 기술적인 매개 변수에서 파산 뒤에, 로스헹 기술부는 선택 계산을 수행할 것입니다.
선택 기기 :
모든 시리즈는 극단적으로 추운 환경에서 밥을 가열시키기 위해, 밥 가열 유닛을 선택하고, 정상적으로 밥 기능을 가능하게 할 수 있고 밥이 또한) 난방을 가지고 있어야 하고 FKDQ와 FKD 시리즈가 무선 원격 조작 기능을 선택할 수 있습니다.
