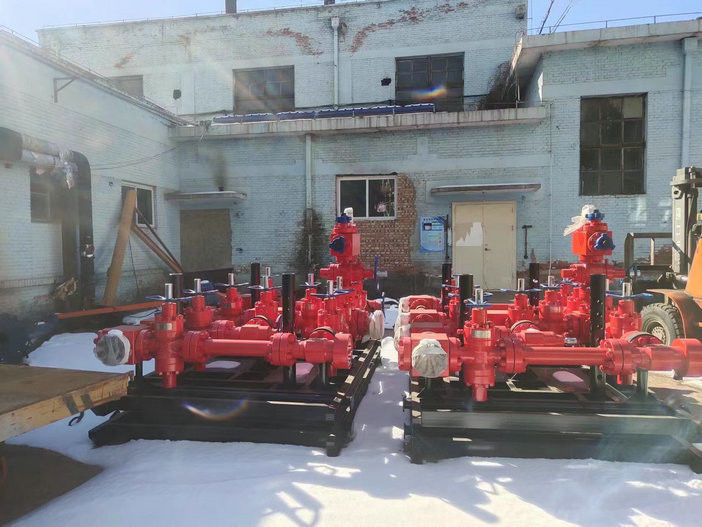

2 1/16 인치 20000psi 초크 킬 매니폴드 유전정 테스트
A choke Kill Manifold는 우물에서 나오는 흐름을 제어하기 위한 밸브 및 초크 시스템으로 일반적으로 두 개의 흐름 경로가 있습니다. 주요 좋은 흐름 기간.
초크 킬 매니폴드 매개변수
| 유형 | 일의 압박감 | 메인 보어 직경 | 바이패스 직경 | 비고 |
| (psi) | 에.) | (안에.) | ||
| 와이지140 | 20000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | 요구 사항에 따라 다양한 유형의 조합 제공 가능 |
| 와이지105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
구성
초크 매니폴드는 초크 밸브, 게이트 밸브, 라인 파이프, 피팅, 압력 게이지 및 기타 구성 요소로 구성됩니다.
초크 킬 매니폴드 작동 원리
우물 내부의 압력이 상승할 때 초크 매니폴드의 초크 밸브(수동 초크, 유압 초크 및 포지티브 초크 포함)를 개폐하면 우물 내부의 유체를 방출하여 케이싱 압력을 직접 제어할 수 있습니다. 케이싱 압력이 상당히 높으면 게이트 밸브를 통해 밖으로 나옵니다.
4. 압력 등급
킬 매니폴드는 2000psi, 3000psi, 5000psi, 10000psi 및 15000psi의 압력 등급으로 제공되며 고객 요청에 따라 제공될 수도 있습니다.
작동 지침
(1) 초크 매니폴드에 있는 모든 구성 요소의 작동 압력은 사용된 밥 스택의 작동 압력과 호환되어야 합니다.
(2) 초크매니폴드는 작업자가 쉽게 접근할 수 있는 곳에 설치하여야 한다.설치 전에 압력 테스트를 수행해야 하며 시트 테스트 압력은 정격 작동 압력과 같아야 합니다.
(3) 라인 파이프는 가능한 한 평평하고 직선이어야 합니다.라인파이프의 회전시에는 120도의 스틸 벤트파이프를 사용한다.라인 파이프의 구멍은 충분히 커야 합니다.
(4) 압력 게이지를 설치해야 합니다.
(5) 겨울에는 초크 매니폴드가 저온 조건에서 작동할 수 있습니다.
