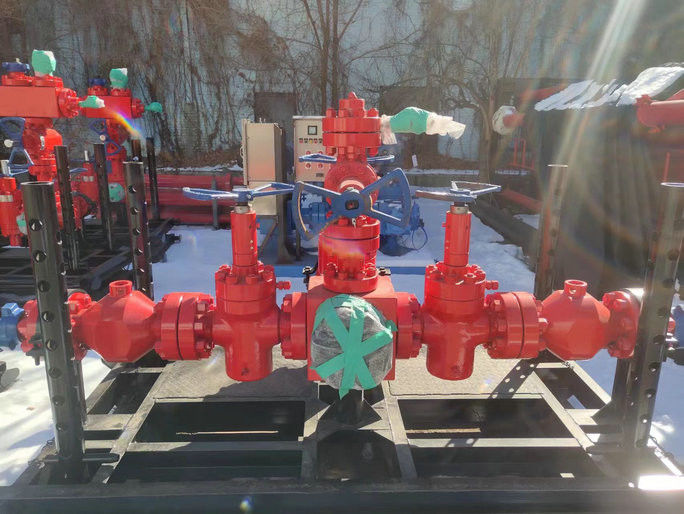

4 1/16인치 20000psi 초크 매니폴드 드릴링 API SpEC 16C
초크 매니폴드 드릴링 작동 원리
유정 내부의 압력이 상승하면 케이싱 압력을 제어하기 위한 초크 매니폴드의 초크 밸브 개폐를 이용하여 유정 안의 유체를 방출할 수 있으며 케이싱 압력이 상당히 높기 때문에 게이트 밸브를 통해 직접 분출할 수 있습니다.
초크 매니폴드 드릴링 매개변수
| 유형 | 일의 압박감 | 메인 보어 직경 | 바이패스 직경 | 비고 |
| (psi) | 에.) | (안에.) | ||
| 와이지140 | 20000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | 요구 사항에 따라 다양한 유형의 조합 제공 가능 |
| 와이지105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
구성
초크 매니폴드는 초크 밸브, 게이트 밸브, 라인 파이프, 피팅, 압력 게이지 및 기타 구성 요소로 구성됩니다.
작동 지침
(1) 초크 매니폴드에 있는 모든 구성 요소의 작동 압력은 사용된 밥 스택의 작동 압력과 호환되어야 합니다.
(2) 초크매니폴드는 작업자가 쉽게 접근할 수 있는 곳에 설치하여야 한다.설치 전에 압력 테스트를 수행해야 하며 시트 테스트 압력은 정격 작동 압력과 같아야 합니다.
(3) 라인 파이프는 가능한 한 평평하고 직선이어야 합니다.라인파이프의 회전시에는 120도의 스틸 벤트파이프를 사용한다.라인 파이프의 구멍은 충분히 커야 합니다.
(4) 압력 게이지를 설치해야 합니다.
(5) 겨울에는 초크 매니폴드가 저온 조건에서 작동할 수 있습니다.
