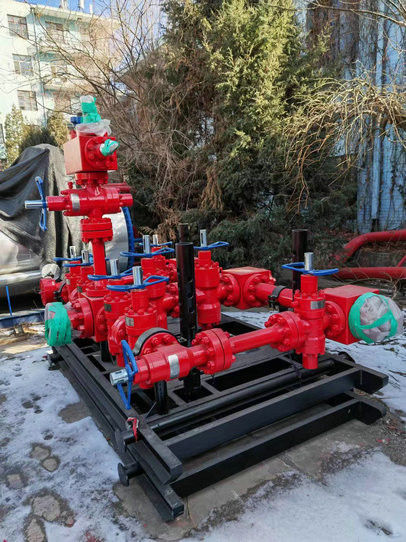

4 1/16 " -3000psi 위로 석유 장비 초크 매니폴드 라인
초크와 삭제 헤더는 스로틀 밸브, 밸브, 헤더와 압력 게이지로 구성되는 특별한 잘 관리 헤더입니다. 그것은 고리 모양 유동적인 방전과 잘 뒷부분인 압력을 제어하는데 사용됩니다. 우물과 방수와 소방력을 죽이는 목적을 달성하기 위해, 환대 안으로 물, 킬 유체와 시멘트 슬러리에 따르기. 그것은 잘 관리 작전의 본질적인 부분이고 특히 작전을 죽입니다. 고압력 내화, 열차단, 난연제, 내염성과 다른 특성을 가지고 있을 뿐만 아니라 내벽은 높은 마모 방지를 가지고 있습니다.
매개 변수
타입 | 동작 압력 | 메인 보어 dia | 우회로 dia. | 발언 |
(psi) | 계속.) | (에.) | ||
YG140 | 20000 | 4 1/16 3 1/16 2 9/16 2 1/16 | 3 1/16 2 1/16 2 9/16" | 조합의 다른 유형은 요구조건에 따라 제공될 수 있습니다 |
YG105 | 15000 | 4 1/16 3 1/16 2 9/16 2 1/16 | 3 1/16 2 9/16 2 1/16" | |
YG70 | 10000 | 4 1/16 3 1/16 2 9/16 2 1/16 | 4 1/16 3 1/16 2 9/16 2 1/16 | |
YG35 | 5000 | 4 1/16 3 1/8 2 9/16 2 1/16 | 4 1/16 3 1/8 2 9/16 2 1/16 | |
YG21 | 3000 | 4 1/16 3 1/8 2 9/16 2 1/16 | 4 1/16 3 1/8 2 9/16 2 1/16 |
구성
초크 헤더는 초크 밸브와 문짝 밸브, 라인 파이프, 맞춤, 압력 게이지와 다른 성분으로 구성됩니다.
작업 원칙
초크 헤더 위의 초크 밸브 (매뉴얼 초크와 수력 초크와 긍정적 초크가) 웰 안에서 유체 이 배포를 허락할 수 있는 건강한 증가, 개시 / 마감 안에 있는 압력이 케이스압을 제어하며, 그것이 케이스압이 사실상 높으면 직접적으로 문짝 밸브를 통하여 파열될 수 있을 때.
4. 정력 압력
삭제 다양성은 2000psi,3000psi,5000psi,10000psi의 정력 압력에 이용할 수 있고 15000psi와, 또한 고객 요청에 이용 가능할 수 있습니다.
조작 지시
(1) 초크 다양성 위의 모든 성분에서의 동작 압력은 스택이 사용한 밥의 그것과 호환 가능할 것입니다.
(2) 초크 다양성은 운영자가 쉽게 그것에 도달할 수 있는 장소에 설치될 것입니다. 설치와 자리 시험압력이 정격작업 압력과 동일하기 전에 내압 시험은 수행되어야 합니다.
(3) 라인 파이프는 그것이 할 수 있는 한 매우 같은 수준이고 곧습니다. 라인 파이프의 전환의 경우에, 120 급 강재 벤트 파이프는 사용될 것입니다. 라인 파이프의 구멍은 충분히 큽니다.
(4) 압력계는 설치되어야만 합니다.
(5) 겨울에, 초크 다양성은 저온 조건밑에서 일할 수 있습니다.
