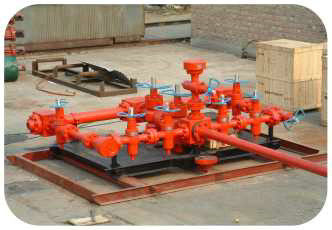

3 1/8 인치 -3000psi 초크 삭제 다양성 유전 사용 수원
초크 삭제 헤더는 4개의 수동 수문 밸브로 구성됩니다 (우회 밸브가 포함되면 5가 부속을 게이트로 제어합니다). 유량이 웰을 보호하기 위한 처리 장비에 들어가기 전에 유량이 평가하고, 잘 감소시키는지를 컨트롤하기 위한 필요 설비가 압박한 것이 있습니다. 그것은 리모콘을 위한 수력 제어판을 갖추고 있을 수 있습니다.
매개 변수
| 타입 | 동작 압력 | 메인 보어 dia | 우회로 dia. | 발언 |
| (psi) | 계속.) | (에.) | ||
| YG140 | 20000 | 4 1/16 3 1/16 2 9/16 2 1/16 | 3 1/16 2 1/16 2 9/16" | 조합의 다른 유형은 요구조건에 따라 제공될 수 있습니다 |
| YG105 | 15000 | 4 1/16 3 1/16 2 9/16 2 1/16 | 3 1/16 2 9/16 2 1/16" | |
| YG70 | 10000 | 4 1/16 3 1/16 2 9/16 2 1/16 | 4 1/16 3 1/16 2 9/16 2 1/16 | |
| YG35 | 5000 | 4 1/16 3 1/8 2 9/16 2 1/16 | 4 1/16 3 1/8 2 9/16 2 1/16 | |
| YG21 | 3000 | 4 1/16 3 1/8 2 9/16 2 1/16 | 4 1/16 3 1/8 2 9/16 2 1/16 |
구성
초크 헤더는 초크 밸브와 문짝 밸브, 라인 파이프, 맞춤, 압력 게이지와 다른 성분으로 구성됩니다.
작업 원칙
초크 헤더 위의 초크 밸브 (매뉴얼 초크와 수력 초크와 긍정적 초크가) 웰 안에서 유체 이 배포를 허락할 수 있는 건강한 증가, 개시 / 마감 안에 있는 압력이 케이스압을 제어하며, 그것이 케이스압이 사실상 높으면 직접적으로 문짝 밸브를 통하여 파열될 수 있을 때.
4. 정력 압력
삭제 다양성은 2000psi,3000psi,5000psi,10000psi의 정력 압력에 이용할 수 있고 15000psi와, 또한 고객 요청에 이용 가능할 수 있습니다.
조작 지시
(1) 초크 다양성 위의 모든 성분에서의 동작 압력은 스택이 사용한 밥의 그것과 호환 가능할 것입니다.
(2) 초크 다양성은 운영자가 쉽게 그것에 도달할 수 있는 장소에 설치될 것입니다. 설치와 자리 시험압력이 정격작업 압력과 동일하기 전에 내압 시험은 수행되어야 합니다.
(3) 라인 파이프는 그것이 할 수 있는 한 매우 같은 수준이고 곧습니다. 라인 파이프의 전환의 경우에, 120 급 강재 벤트 파이프는 사용될 것입니다. 라인 파이프의 구멍은 충분히 큽니다.
(4) 압력계는 설치되어야만 합니다.
(5) 겨울에, 초크 다양성은 저온 조건밑에서 일할 수 있습니다.
