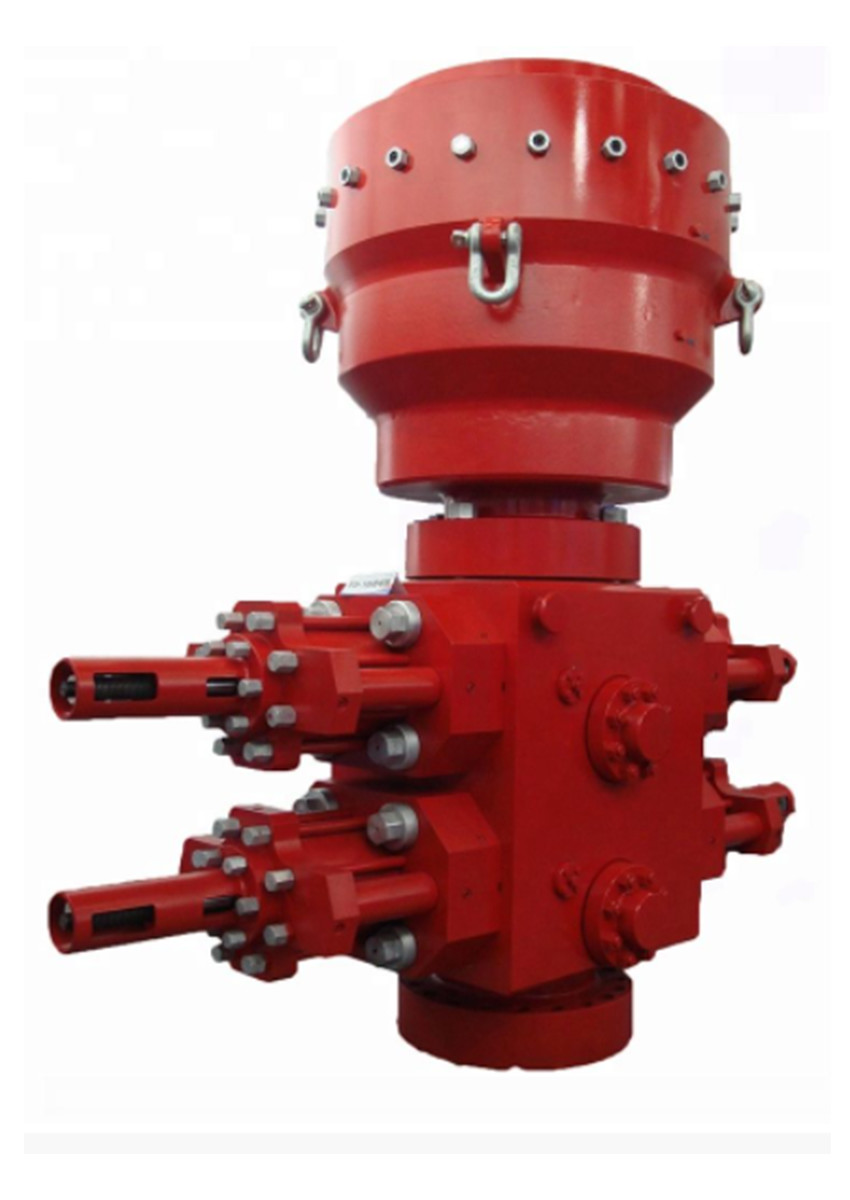

7 1/16″ 하이드릴 환형 밥 3000psi 더블 램 밥
Hydril Annular 밥은 API Spec 16A 표준에 따라 설계 및 제조되었습니다.
1. 패킹 요소는 구형 또는 테이퍼 형으로 저장 용량이 크고 작동 압력이 낮으며 밀봉 기능이 우수합니다.
2. 보닛은 반구형이므로 압력을 받을 때마다 보닛에 응력이 집중되지 않는다.
3. 보닛과 몸체는 웨지 블록으로 연결되어 있어 압력이 고르게 분산됩니다.
4. 포장 요소는 해외 유사 제품과 호환 가능합니다.
5. 관찰 구멍을 사용하여 패킹 요소의 수명을 확인하십시오.
6. 피스톤이 낮은 위치에 설정되어 이동 거리가 짧습니다.피스톤에 웨어링을 사용하십시오.7
7. 3000~15,000psi 작동 압력
Hydril 환형 밥 매개변수
(우리는 밥를 제공할 수 있습니다: 보어 크기 7 1/16" ~ 30", 압력 500psi ~ 20000psi, 아래 목록에 제한 없음)
| 안건 | 환형 밥 사양 | |||||||||
| 크기 및 모델 |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
9″ -3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
| 보어(mm/in.) |
179.4 7월 16일 |
179.4 7월 16일 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
| 정격 작동 압력(MPa/psi) |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
| 정수압 테스트 압력(MPa/psi) |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
31.5 4,500 |
70 10,000 |
| 유압 제어 정격 작동 압력(MPa/psi) | 21/3,000 | |||||||||
| 권장 유압 작동 압력 밀봉 파이프(MPa/psi) | 1,218～1,522psi | |||||||||
| 최대파이프가 없는 작업 압력 밀봉 우물(MPa/psi) |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
| 파이프가 없는 권장 유압 작동 압력 밀봉 우물(MPa/psi) | ≤10.5/1,500 | |||||||||
| 최대 열기오일량(L) | 15 | 15 | 22.8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| 닫기 최대오일량(L) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| 2개의 리프팅 링(t)으로 웨이트를 들어 올리십시오. | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| 작동유 배출구 | NPT 1” | |||||||||
| 금속의 온도 등급 | T-20/250(-29℃～121℃) | |||||||||
| 비금속의 온도 등급 | BAB (-18℃~66℃~93℃) | |||||||||
| 우물 액체와 접촉하는 중간 물질 | NACE MR-01-75에 따라 API 16A 4판 표준 충족 | |||||||||
