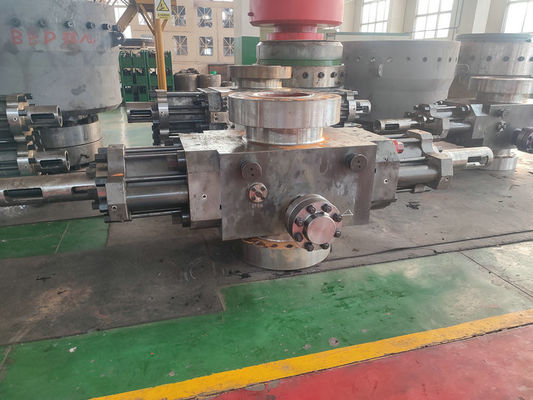

7 1/16″ 석유 개발 굴착 장치용 싱글 램 밥 분출 방지 장치
단일 램 밥 특징:
1. Single Ram Bop 본체와 옆문은 합금강으로 만들어집니다.
2. 밀봉 링 어셈블리를 사용하여 측면 도어의 밀봉을 개선하십시오.
3. 플로팅형 램을 사용하십시오.전면 램 고무는 상단 램 고무와 분리되어 밀봉이 더 안정적이고 교체가 더 쉽습니다.
4. 본체 내부에 매설된 오일 웨이를 사용하십시오.적재 힌지는 유압 힌지와 분리되어 있습니다.
5. 조밀한 경첩 구조로 조립 및 분해가 용이합니다.
6. 압력을 견딜 때마다 응력 피크 값을 줄이기 위해 전환 섹션으로 4개의 둥근 모서리가 있는 호 모양의 바디 챔버를 사용합니다.
7. 램 캐비티는 해외에서 만든 동일한 유형의 BOP의 램 어셈블리에 장착할 수 있습니다.
(우리는 BOP를 제공할 수 있습니다: 7 1/16"에서 30"까지의 보어 크기, 500psi에서 20000psi까지의 압력, 아래 목록에 제한되지 않음)
| 안건 | Ram BOP 사양 | |||||||||||||
| 크기 및 모델 |
7 1/16″ -3000psi |
7 1/16″ -5000psi |
7 1/16″ -100000psi |
9″- 3000psi |
9″ -5000psi |
11″ -3000psi |
11″ -5000psi |
11″ -10000psi |
13 5/8″ -3000psi |
13 5/8″ -5000psi |
13 5/8″ -10000psi |
20 3/4″ -3000psi |
21 1/4″ -5000psi |
26 3/4” -3000psi |
| 보어(mm/in.) | 179.4 | 179.4 | 179.4 | 228.6 | 228.6 | 279.4 | 279.4 | 279.4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
| 7월 16일 | 7월 16일 | 7월 16일 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
| 정격 작동 압력(MPa/psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
| 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | |
| 정수압 테스트 압력(MPa/psi) | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 105 | 31.5 | 70 | 31.5 |
| 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 15,000 | 4,500 | 10,000 | 4,500 | |
| 유압 제어 정격 작동 압력(MPa/psi) | 21/3,000 | |||||||||||||
| 권장 유압 작동 압력 밀봉 파이프(MPa/psi) | 1218~1522psi | |||||||||||||
| 개방형 1세트 램용 볼륨 | 36L | |||||||||||||
| 가까운 1 세트 숫양을 위한 양 | 40L | |||||||||||||
| 작동유의 출구 | NPT 1” | |||||||||||||
| 금속의 온도 등급 | T-20/250(-29℃～121℃) | |||||||||||||
| 비금속의 온도 등급 | BAB (-18℃~66℃~93℃) | |||||||||||||
| 우물 액체와의 중간 재료 접촉 | NACE MR-01-75에 따라 API 16A 4판 표준 충족 | |||||||||||||
