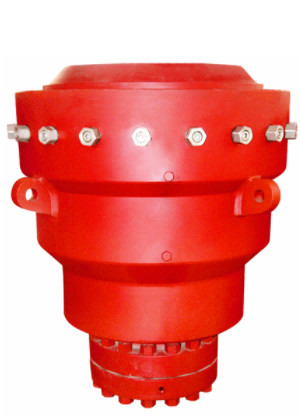

13 5/8"-5000psi Hydril Annular Bop Casted API 16A Shaffer Annular Bop
환형 방지 장치(백형, 구형 또는 범용 방지 장치라고도 함)는 케이싱, 드릴 파이프, 드릴 칼라, 와이어라인 주변을 닫을 수 있고 심지어 열린 구멍을 닫을 수 있기 때문에 BOP 스택에서 가장 다재다능한 장비입니다.이러한 유연성을 허용하는 환형 방지 장치의 고무 패킹 요소도 마모 및 남용될 수 있습니다.환형 방지 장치의 포장 장치는 적절하게 취급하면 길고 신뢰할 수 있는 수명을 갖지만 부적절한 사용으로 인해 매우 짧은 시간 또는 매우 적은 폐쇄 주기로 파손될 수 있습니다.여기에서는 굴착 장치에 사용되는 Cameron, Hydril 및 Shaffer BOP 유형과 같은 모든 환형 폭발 방지기 BOP 유형을 다룹니다.
(우리는 BOP를 제공할 수 있습니다: 보어 크기 7 1/16부터”30까지”, 500psi에서 20000psi까지의 압력, 아래 목록에 제한 없음)
| 안건 | 환형 BOP 사양 | |||||||||
| 크기 및 모델 | 7 1/16″-3000psi | 7 1/16″-5000psi | 9″-3000psi | 9″-5000psi | 11″-3000psi | 11″-5000psi | 13 5/8″-3000psi | 13 5/8″-5000psi | 20 3/4″-3000psi | 21 1/4″-5000psi |
| 通径mm/in 보어(mm/in.) | 179.4 7월 16일 | 179.4 7월 16일 | 228.6 9 | 228.6 9 | 279.4 11 | 279.4 11 | 346.1 13 5/8 | 346.1 13 5/8 | 527 20 3/4 | 539.8 21 1/4 |
| 정격 작동 압력(MPa/psi) | 21 3,000 | 35 5,000 | 21 3,000 | 35 5,000 | 21 3,000 | 35 5,000 | 21 3,000 | 35 5,000 | 21 3,000 | 35 5,000 |
| 정수압 테스트 압력(MPa/psi) | 42 6,000 | 70 10,000 | 42 6,000 | 70 10,000 | 42 6,000 | 70 10,000 | 42 6,000 | 70 10,000 | 31.5 4,500 | 70 10,000 |
| 유압 제어 정격 작동 압력(MPa/psi) | 21/3,000 | |||||||||
| 권장 유압 작동 압력 밀봉 파이프(MPa/psi) | 1,218～1,522psi | |||||||||
| 최대파이프가 없는 작업 압력 밀봉 우물(MPa/psi) | 10.5 1,500 | 17.5 2,500 | 10.5 1,500 | 17.5 2,500 | 10.5 1,500 | 17.5 2,500 | 10.5 1,500 | 17.5 2,500 | 10.5 1,500 | 17.5 2,500 |
| 파이프가 없는 권장 유압 작동 압력 밀봉 우물(MPa/psi) | ≤10.5/1,500 | |||||||||
| 최대 열기오일량(L) | 15 | 15 | 22.8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| 닫기 최대오일량(L) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| 2개의 리프팅 링(t)으로 웨이트를 들어 올리십시오. | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| 작동유 배출구 | NPT 1” | |||||||||
| 금속의 온도 등급 | T-20/250(-29℃～121℃) | |||||||||
| 비금속의 온도 등급 | BAB (-18℃~66℃~93℃) | |||||||||
| 우물 액체와 접촉하는 중간 물질 | NACE MR-01-75에 따라 API 16A 4를 충족합니다.일에디션 스탠다드 | |||||||||
