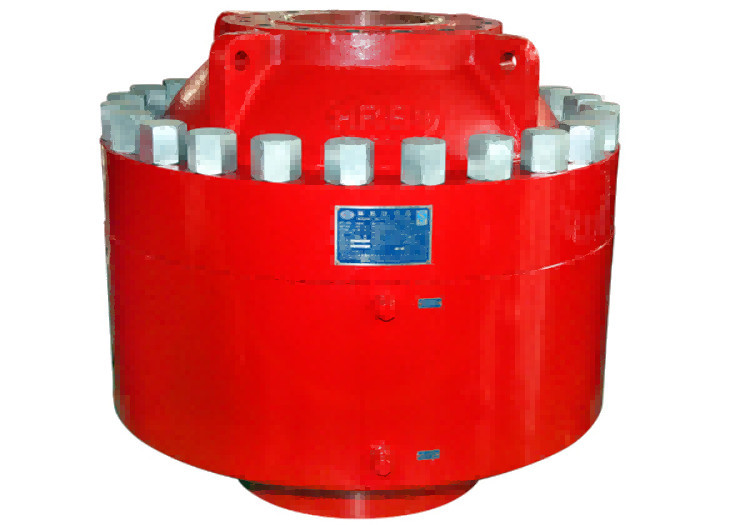

13 5/8"-5000psi 고리 모양 BOP, 캐스티드, 셰이퍼 타입
우리의 고리 모양 BOP은 넓게 H2S 현장 서비스에서 표면이고 해저 드릴링에서 사용됩니다. 압력을 지닐 때마다 패킹 요소가 대량 저장 규모, 저조업 압력과 둥글거나 끝이 좁아진 유형이고 우수한 실링 기능 보닛이 반구 모양이어서 보닛 위의 어떤 응력 집중이 없습니다. 그래서 압력은 고르게 분배됩니다 ; 분해와 집회에게 편리합니다.
(우리는 BOP을 제공할 수 있습니다 : 아래의 목록에서 제한하지 못하면서, 7 1/16부터 30까지 구멍 내경이 500psi 내지 20000psi로부터 가압합니다)
| 항목 | 고리 모양 BOP을 위한 상술 | |||||||||
| 사이즈와 모델 | 7 1/16″-3000psi | 7 1/16″-5000psi | 9″-3000psi | 9″-5000psi | 11″-3000psi | 11″-5000psi | 13 5/8″-3000psi | 13 5/8″-5000psi | 20 3/4″-3000psi | 21 1/4″-5000psi |
| 通mm/in은 (mm/in.)를 지녔습니다 | 179.4 7 1/16 | 179.4 7 1/16 | 228.6 9 | 228.6 9 | 279.4 11 | 279.4 11 | 346.1 13 5/8 | 346.1 13 5/8 | 527 20 3/4 | 539.8 21 1/4 |
| 정격작업 압력 (MPa/psi) | 21 3,000 | 35 5,000 | 21 3,000 | 35 5,000 | 21 3,000 | 35 5,000 | 21 3,000 | 35 5,000 | 21 3,000 | 35 5,000 |
| 정수 압력 테스팅 압력 (MPa/psi) | 42 6,000 | 70 10,000 | 42 6,000 | 70 10,000 | 42 6,000 | 70 10,000 | 42 6,000 | 70 10,000 | 31.5 4,500 | 70 10,000 |
| 수력 통제된 정격작업 압력 (MPa/psi) | 21/3,000 | |||||||||
| 추천된 수력 동작 압력 밀폐 파이프 (MPa/psi) | 1,218~1,522psi | |||||||||
| 맥스. (MPa/psi)의 파이프 없이 잘 압력 밀봉으로 일하기 | 10.5 1,500 | 17.5 2,500 | 10.5 1,500 | 17.5 2,500 | 10.5 1,500 | 17.5 2,500 | 10.5 1,500 | 17.5 2,500 | 10.5 1,500 | 17.5 2,500 |
| 잘 (MPa/psi)의 파이프 없이 추천된 수력 작업 압력 밀봉 | ≤10 .5/1,500 | |||||||||
| 열린 맥스. 오일양 (L) | 15 | 15 | 22.8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| 가까운 맥스. 오일양 (L) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| 2 인양 링 (t)에 의해 중량을 높이세요 | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| 작동유의 수단 | NPT 1 " | |||||||||
| 금속의 온도 그레이드 | T-20/250(-29C~121C) | |||||||||
| 비금속계의 온도 그레이드 | 배브 (-18C~66C~93C) | |||||||||
| 잘 유동적인 것 접촉하는 매체 소재 | 미국 부식 기술자 협회 규격 MR-01-75에 대한 페르, API 16A 4번째 판 표준하고 인사하세요 | |||||||||
