13 5/8"-5000PSI 이중 램 Bop은 벽 보닛으로 카메론 U 식을 만들었습니다

1개 세트
MOQ
10000USD-15000USD
가격
13 5/8"-5000PSI 이중 램 Bop은 벽 보닛으로 카메론 U 식을 만들었습니다
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
상술: 13 5/8"-5000Psi
재료: 4130은 위조했습니다
연결: 상단과 바닥은 플랜지처리되었습니다
전단 능력: 전단기 보닛이 5 " G105 학년 드릴 파이프를 깎을 수 있습니다
RAM: 전단 램과 5 " 파이프 램을 공동에 설치하세요
증명서: API 16A
H2S: H2S 정비, 미국 부식 기술자 협회 규격 0175=를 만납니다
환홈: 모든 환홈에서 인라이드 SS 304
강조하다:

13 5/8 " 이중 램 분출방지기

,

안출된 이중 램 Bop

,

카메론 U 이중 타입 Ram Bop

기본 정보
원래 장소: 중국
브랜드 이름: Sanyi
인증: API 16A
모델 번호: 13 5/8"-5000
결제 및 배송 조건
포장 세부 사항: 양철 상자
배달 시간: 7일입니다
지불 조건: L/C (신용장), 전신환
공급 능력: 달 당 100개 세트
제품 설명

벽 보닛과 표준 보닛으로, 카메론 안출된 유형 이중 램 BOP은 5 " G105 학년 드릴 파이프를 깎을 수 있습니다. 금속 소재 온도 등급 T-20/350이 비금속 재료 온도 등급은 -18C-121C입니다 (배브). BOP은 API 16A 최근의 표준을 충족시키고 H2S 저항인 미국 부식 기술자 협회 규격 0175를 만납니다. 램은 카메론과 교환할 수 있습니다. 그건 중국에서 만들어졌어요, 셔트 딜리버리로.



부스터와 이중 램 BOP의 기술 명세서

항목

단일 램 bop

(증폭기와 함께)

이중 램 BOP

(증폭기와 한 챔버)

모델 13 5/8"-5000psi 13 5/8"-5000psi
상위 연접 방식 스터딩됩니다 플랜지됩니다 스터딩됩니다 플랜지됩니다
더 낮은 연접 방식 플랜지됩니다 플랜지됩니다 플랜지됩니다 플랜지됩니다
체중 Kg 5680 5888 10371 10651
높이 H 밀리미터 750 960 1285 1495
중력 G 밀리미터 490 515 805 830
실적 요구 기준 PR2
구멍 346.1 밀리미터 (13 5/8″)
정수 압력에서의 시험압력 51.8MPa (7,500psi)
정격작업 압력 34.5MPa (5,000psi)
유압제어방식 강도 압력 31.1MPa(4,500psi)
압력으로 일하여 평가된 유압제어방식 20.7MPa(3,000psi)
추천된 유압제어방식 작동 압력 8.4~10.5MPa(1,222~1,518psi)
실린더 직경 342.9 mm(13 1/2″)
부스터 지름 250 mm(9 7/8″)
오일양은 램의 한 쌍을 열음으로써 요구했습니다 41L
오일양은 램의 한 쌍을 마무리함으로써 요구했습니다 43L
오일양은 RAM(부스터)의 한 쌍을 마무리함으로써 요구했습니다 63L
유압 제어 배관계의 인터페이스 스레드 NPT 1
사이드 배출구의 상술 3 1/8″-5,000psi
온도 정격 T-20/250 (- 29~121C) (또는 계약에 대한 주제)
금속 재료의 온도 그레이드 T20 / 250 (- 29~121C) (또는 계약에 대한 주제)
금속 재료의 온도 그레이드 배브 (극단적 저압이 -18C, 연속적인 고온 66C, 극고온 93C) (또는 계약에 대한 과목)
폐점 비율 10.83:1
(증폭기와 함께) 폐점 비율 17.4:1
맞춤을 위한 Ram 사이즈

CSO, 2 3/8″, 2 7/8″, 3 1/2″, 4 1/2″, 5″, 5 1/2″, 7″, 9 5/8″, 9 7/8″, 4″,10 3/4″, 7 5/8″, 6 5/8″, 7 1/2″, 2 7/8″~5″, 3 1/2″~5 1/2″, 41/2″~7″, 2 3/8″~3 1/2″, 3시 1분/2″~5 7/8″, 3 1/2″dual 블랙홀, 2 7/8″dual 블랙홀, 2 7/8″X3 1/2″dual 블랙홀, 보통 전단 램, 황 저항 전단 램

기록 :그것은 (전단 램을 제외하고) 같은 유형 카메론 Ram을 설치할 수 있습니다

기록 : BOP의 설계와 생산은 API Spec 16A 상술의 대상입니다.

BOP 이내에 유정 유체와 접촉하는 일부는 황화 수소 응력 부식에 저항할 수 있을 것이고 유정 유체와 접촉하는 모든 금속성 부분이 미국 부식 기술자 협회 규격 MR-01-75/ISO15156을 위한 요구조건을 충족시킵니다.(전단 램을 제외하고)





전단 램의 상술과 운용 변수

(어떤 유정 압력 없이)

항목 드릴 파이프 등급

두께

(밀리미터)

유압 시스템 (MPa)에서의 가까운 압력 기록
1 5″,G-105 등급 9.19 ≥14
2 5 1/2″,G-105 학년 10.54 ≥17
3 5 ″,S-135 학년 9.19 ≥16
4 5 1/2″,S-135 학년 9.17 ≥18





그림 :

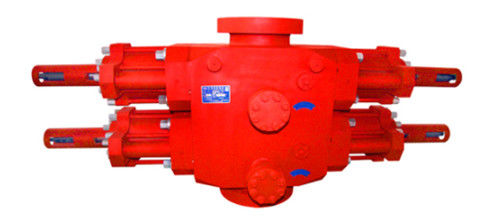

13 5/8"-5000PSI 이중 램 Bop은 벽 보닛으로 카메론 U 식을 만들었습니다 0
