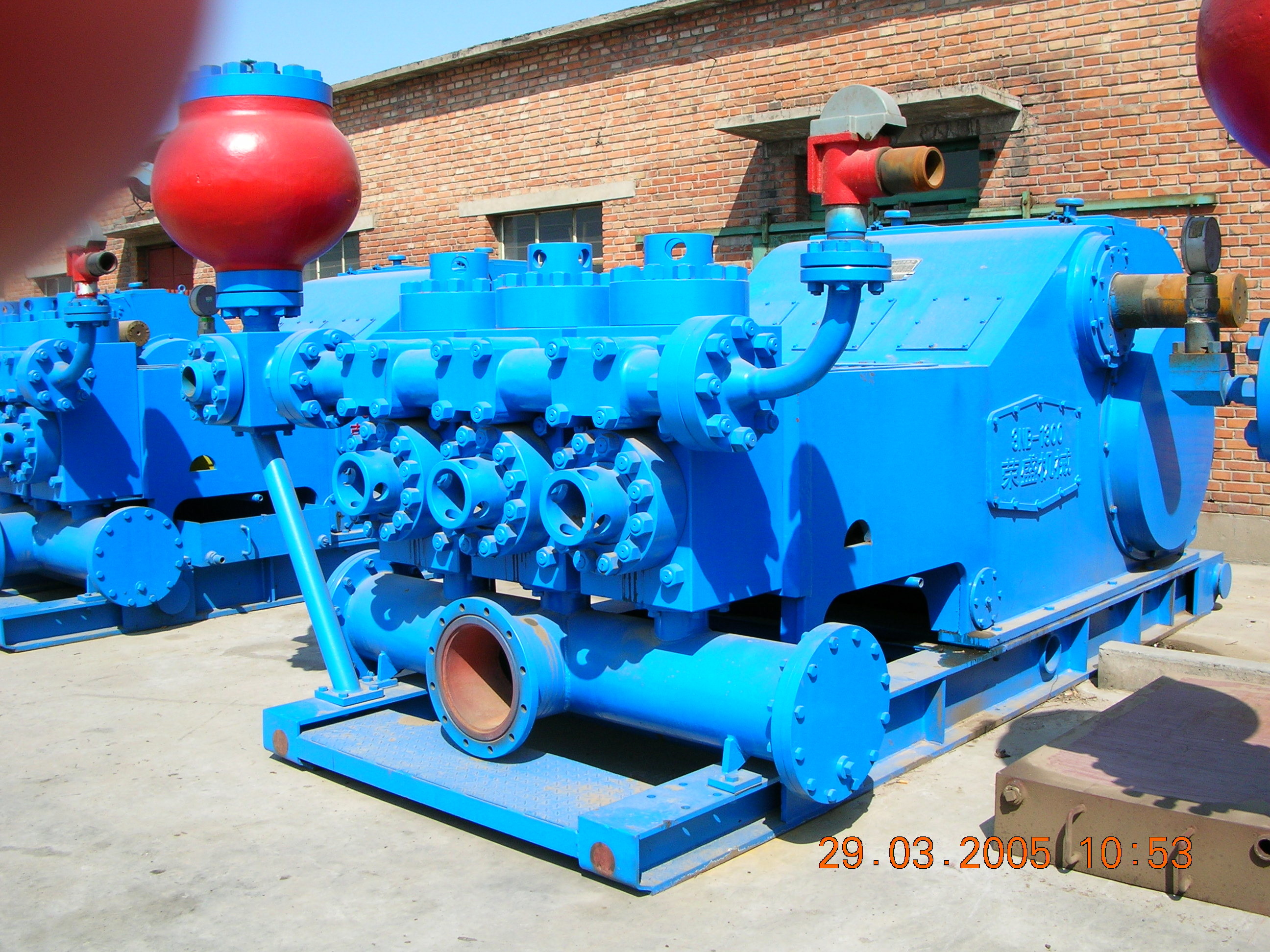

F800 머드 드릴링 펌프, 마력 800HP,
매개 변수 |
펌프 모델 |
|
| RS-F1000 | RS-F800 | |
| 정격 인가전력 | 735kW(1000HP) | 590kW(800HP) |
|
타격의 정격 주파수 |
140은 / 민을 스트로우크합니다 (140SPM) |
150은 / 민을 스트로우크합니다 (150SPM) |
| 타격 | 254 mm(10″) | 229 mm(9″) |
| 기어 비율 | 4.207:1 | 4.185:1 |
| 맥스. 운영 압력 | 34.5MPa | 34.5MPa |
| 밸브실 | API#6 | API# 6 |
| 맥스. 실린더 라이너 지름 | 170 밀리미터 | 170 밀리미터 |
| 맥스. 실린더 라이너 펌프 압 | 16.4MPa (2410psi) | 13.6MPa (1954psi) |
| 흡수 파이프 오리피스 | 305 mm(12″) | 254 밀리미터 (10″)은 플랜지처리됩니다 |
| 방출관 구멍 | 5 1/8″5000psi 플랜지 | 5 1/8″5000psi 플랜지 |
| 날개 샤프트 직경 | 196.9 mm(7 3/4″) | 177.8 mm(7″) |
| 키 | 50.8x50.8mm(2″x2″) | 44.4x44.45mm(1 3/4x1 3/4″) |
| 전체적인 차원 (메인 프레임) | 4267X2350X1862mm | 3963X2000X1694mm |
| (메인 프레임에) 짓누르세요 | 18642 킬로그램 | 14000 킬로그램 |
| RS-F800 추공 펌프 치환과 압력 관계형식 | ||||||||||
| 실린더 라이너 지름 | 밀리미터 | 170 | 160 | 150 | 140 | 130 | 120 | 110 | 100 | |
| 방출 압력 | MPa | 13.6 | 15.4 | 17.5 | 20.1 | 23.3 | 27.3 | 32.5 | 34.5 | |
| psi | 1971 | 2232 | 2536 | 2913 | 3377 | 3957 | 4710 | 5000 | ||
| 타격의 주파수 | 입력 전원 | 치환 L/s | ||||||||
| / 민을 스트로우크합니다 | KW | HP |
||||||||
| 160 | 636 | 853 | 41.51 | 36.77 | 32.32 | 28.15 | 24.27 | 20.68 | 17.38 | 14.36 |
| *150 | *588 | 800 | 38.92 | 34.47 | 30.30 | 26.39 | 22.76 | 19.39 | 16.29 | 13.47 |
| 140 | 549 | 747 | 36.32 | 32.17 | 28.28 | 24.63 | 21.24 | 18.10 | 15.21 | 12.57 |
| 130 | 510 | 693 | 33.73 | 29.88 | 26.26 | 22.87 | 19.72 | 16.81 | 14.12 | 11.67 |
| 120 | 470 | 640 | 31.13 | 27.58 | 24.24 | 21.11 | 18.21 | 15.51 | 13.03 | 10.77 |
| 110 | 431 | 587 | 28.54 | 25.28 | 22.22 | 19.35 | 16.69 | 14.22 | 11.95 | 9.87 |
| 1 | 3.92 | 5.33 | 0.259 | 0.230 | 0.202 | 0.176 | 0.151 | 0.129 | 0.108 | 0.090 |
|
기계 효율 η=90%, 허용 α=100%의 계수와 용적효율 100%를 잡기 ; 추천된 행정수와 연속작동에 있는 입력 전원 |
||||||||||
