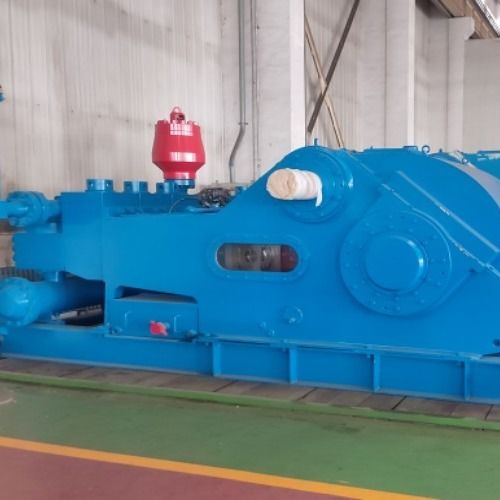

F-800 드릴링 삼중 진흙 펌프 API 표준디
소개
F-800 Triplex Mud Pump는 견고하고 컴팩트한 구조, 작은 부피, 양호하고 신뢰할 수 있는 성능을 특징으로 합니다.F-800 Triplex Mud Pump는 육상 드릴링이든 해상 드릴링이든 고압 및 큰 변위와 같은 드릴링 요구 사항을 충족할 수 있습니다.
F-800 Triplex Mud Pump는 더 긴 스트로크를 가지고 더 낮은 스트로크에서 작동할 수 있으므로 물 공급 성능을 효과적으로 개선하고 머드 펌프 유체 말단 부품의 수명을 크게 연장합니다.
Triplex Mud Pump의 흡입 맥동 감쇠기는 고급 구조로 되어 있어 사용이 안정적이며 펌프가 최상의 흡입 성능을 발휘할 수 있도록 합니다.
매개변수F-800 삼중 머드 펌프
| 라이너 크기 | ~에 | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 |
| 배출 압력 | MPa | 14.6 | 15.8 | 17.2 | 20.4 | 24.7 | 30.5 | 34.5 |
| psi | 2118 | 2290 | 2495 | 2915 | 3582 | 4424 | 5000 | |
| 분당 스트로크 (SPM) |
힘 킬로와트(마력) |
변위 L/s(GPM) | ||||||
| 160 | 636 (853) |
39.21 (621.4) |
36.26 (574.7) |
33.41 (529.5) |
07.28 (444.9) |
23.2 (367.7) |
18.79 (297.8) |
14.85 (235.2) |
| *150 | *597 (800) |
36.76 (582.6) |
34 (538.9) |
31.32 (496.4) |
26시 32분 (417.1) |
21.75 (344.7) |
17.62 (279.2) |
13.92 (220.6) |
| 140 | 557.2 (693.3) |
34.3 (543.6) |
31.73 (502.9) |
29.23 (463.3) |
24.57 (389.4) |
20.3 (321.7) |
16.45 (260.7) |
12.99 (205.8) |
| 130 | 517.4 (693.3) |
31.85 (504.8) |
29.47 (467.1) |
27.14 (430.1) |
22.81 (361.5) |
18.85 (298.7) |
15.27 (242.0) |
12.06 (191.1) |
| 120 | 477.6 (640) |
29.4 (465.9) |
27.2 (431.1) |
06.25 (397.2) |
06.21 (333.8) |
17.4 (275.7) |
14.1 (223.4) |
11.14 (176.5) |
| 110 | 437.8 (587.7) |
26.95 (427.1) |
24.93 (395.1) |
22.97 (364.0) |
19.3 (305.9) |
15.95 (252.8) |
12.92 (204.7) |
10.21 (161.8) |
| 1 | 3.98 (5.33) |
0.245 (3.88) |
0.227 (3.59) |
0.209 (3.31) |
0.175 (2.77) |
0.145 (2.29) |
0.117 (1.85) |
0.093 (1.47) |
| --성능 데이터는 90% 기계적 효율과 100% 체적 효율로 계산됩니다. | ||||||||
| --*는 진흙 펌프가 계속 작동할 때 권장 SPM 및 입력 전력을 제시합니다. | ||||||||
사양F-800 삼중 머드 펌프
정격 입력 전원: 800 HP
분당 스트로크: 150 SPM
스트로크 길이: 229mm(9")
기어비: 4.185:1
최대작동 압력: 34.5MPa(5000psi)
밸브: API#6
최대 라이너 크기: (6 1/2")
흡입구 플랜지: 254mm(10") 플랜지
배출구 플랜지: 130.2mm(5 1/8") 플랜지, 34.5MPa(5000psi)
